Pusat Pemesinan Gantri 5-Paksi Ketepatan Tinggi untuk Komponen Dinding Tirai

Ringkasan Produk

Pusat Pemesinan Gantry 5-Paksi Ketegaran Tinggi kami untuk sistem Dinding Tirai direka bentuk untuk mengubah reka bentuk seni bina yang kompleks kepada komponen fasad ketepatan. Dengan menyepadukan pengaturcaraan CAD/CAM dengan pengilangan berputar paksi A/C, mesin memproses profil aluminium format besar, panel bersatu dan bingkai dinding tirai keluli dalam satu persediaan. Struktur gantri tugas beratnya memastikan kestabilan jangka panjang dan ketepatan kedudukan ±0.05mm, manakala penukar alat automatik (ATC) membolehkan pengilangan, penggerudian, penorehan dan pemotongan berterusan. Direka untuk fabrikasi fasad moden, ia menghilangkan pengapit berulang, mengurangkan kos buruh, dan memberikan kualiti permukaan yang unggul untuk geometri kompleks.

Ciri-ciri Utama

•


  Pemesinan Serentak 5-Axis untuk geometri fasad kompleks dan kontur 3D

  Struktur Gantry Tugas Berat untuk ketegaran tinggi dan redaman getaran

  Kawasan Pemesinan Format Besar menyokong panel dinding tirai bersaiz besar

  Elektro-Spindle Berkelajuan Tinggi dioptimumkan untuk profil aluminium dan keluli

  Automatic Tool Changer (ATC) untuk pemesinan berterusan

  Sistem Kawalan CNC Lanjutan serasi dengan perisian CAD/CAM arus perdana

  Konfigurasi Boleh Disesuaikan untuk pengeluaran dinding tirai bersatu dan modular

  Diperakui CE dengan sokongan selepas jualan global




Spesifikasi Teknikal

Bagaimana Ia Berfungsi

. Pengaturcaraan CAD / CAM

Reka bentuk dinding tirai seni bina dicipta dalam perisian CAD dan ditukar kepada laluan alat CNC melalui CAM. Sistem ini mengira sudut pemotongan optimum, trajektori alat, dan urutan pemesinan untuk geometri fasad yang kompleks.

2. Pengapit Bahan Kerja

Profil dinding tirai aluminium atau keluli yang panjang, serta panel fasad bersaiz besar, dipasang dengan selamat pada meja kerja dikawal CNC menggunakan pengapit pneumatik adaptif yang mengelakkan kawasan pemesinan dan mengelakkan ubah bentuk.

3. Pergerakan Gantry (Paksi X / Y / Z)

Gantri jenis jambatan bergerak sepanjang paksi-X (panjang), manakala kepala pemesinan bergerak merentasi paksi-Y (lebar) dan paksi-Z (tinggi). Julat perjalanan format besar ini menyokong pemesinan tanpa gangguan komponen dinding tirai bersaiz penuh.

4. Pemesinan Serentak 5-Paksi (Paksi A / C)

Selain gerakan linear, kepala gelendong condong melalui paksi A dan berputar melalui paksi C, membenarkan pengilangan sudut kompaun, pemesinan alur saliran dan pemotongan kontur 3D tanpa membuka pengapit bahan kerja.

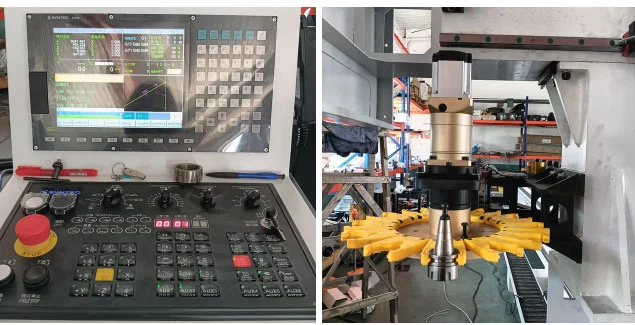

5. Menukar Alat Automatik (ATC)

Gerudi, pengisar akhir, pili, dan mata gergaji disimpan dalam majalah alat. ATC menukar alatan secara automatik semasa kitaran, membolehkan pemesinan lengkap mullion dinding tirai, transom dan panel dalam satu operasi.

6. Output Ketepatan

Pengukuran dalam proses dan pampasan masa nyata memastikan ketepatan dimensi. Komponen dinding tirai siap sedia untuk dipasang, dengan tepi yang bersih, kedudukan lubang yang tepat dan profil 3D yang kompleks.

Aliran Proses:

Model CAD → Laluan Alat CAM → Pengapit → Gerakan Gantry X/Y/Z → Condongkan Paksi A/C → Pengilangan / Penggerudian / Mengetuk → Komponen Dinding Tirai Selesai

Skop Permohonan Utama

Aplikasi biasa untukPusat Pemesinan Gantry 5-Axis untuk Dinding Tiraitermasuk:

1. Bingkai dinding tirai aluminium bersatu bangunan tinggi
2. Penyemperitan fasad kaca bingkai tersembunyi dan bingkai terdedah
3. Sambungan sudut dinding langsir dan profil fasad berbentuk khas
4. Bilik matahari, jendela langit, dan profil tingkap dan pintu aluminium yang besar
5. Kurung sokongan aluminium dinding tirai kaca yang disokong titik
6. Fasad aluminium industri dan profil dinding keluli hiasan
7. Profil aluminium ringan aeroangkasa (serasi merentas industri)

Bahan mentah yang sesuai: aloi aluminium 6063, penyemperitan berongga, aluminium pepejal, keluli dinding nipis, profil seni bina PVC.

Soalan Lazim

1. Apakah bahan yang boleh diproses oleh mesin ini?

Ia dioptimumkan untuk profil dinding tirai aluminium dan juga menyokong bahan fasad keluli dan komposit.

2. Adakah mesin ini sesuai untuk dinding tirai bersatu?

ya. Rentang gantri yang besar dan keupayaan 5 paksi menjadikannya sesuai untuk sistem fasad united dan modular.

3. Bolehkah kawasan pemesinan disesuaikan?

ya. X / Y / Z perjalanan dan lebar gantri boleh disesuaikan mengikut keperluan projek.

4. Sistem kawalan yang manakah disokong?

Pilihan standard termasuk Siemens, Fanuc dan OSAI, semuanya serasi dengan perisian CAD/CAM arus perdana.

5. Adakah mesin menyokong barisan pengeluaran automatik?

ya. Ia boleh disepadukan dengan sistem pemunggahan dan pemunggahan automatik untuk pengeluaran berterusan.

Mengapa Memilih Mesin Ini

Kecekapan Persediaan Tunggal – Tiada pengapit berulang, kurang ralat sudut

Ketepatan untuk Piawaian Seni Bina – Ketepatan ±0.05mm untuk permukaan fasad yang boleh dilihat

Pengeluaran Berskala – Sesuai untuk penyesuaian kelompok kecil dan pengeluaran besar-besaran

Pematuhan Global – CE diperakui dan direka bentuk untuk projek antarabangsa
