Mesin Pengilangan Hujung Dinding Tirai CNC 800mm

Shandong Lebulang Precision Machinery Co., Ltd., yang beroperasi di bawah jenama Lebulang Machine, telah mengeluarkan peralatan pemprosesan aluminium di kilangnya di Jinan, China sejak tahun 1996. Pengisar hujung CNC servo 3 paksi ini memproses dinding tirai aluminium dan profil fasad, bingkai pintu dan tingkap serta penyemperitan seni bina. Ia mempunyai perjalanan paksi X 800 mm, putaran gelendong automatik dari 0° hingga 90°, tapak besi tuang tugas berat dan pengapit berbilang profil untuk pengeluaran kelompok. Sistem CNC industri SYNTEC dengan HMI yang mesra pengguna menyokong import USB CAD dan pustaka profil pra-muat untuk persediaan pantas.

• Perjalanan paksi X 800mm:TheMesin Pengilangan Hujung Dinding Tirai CNC 800mmmenyediakan 800 mm panjang kerja di sepanjang paksi X, menampung dinding tirai besar dan profil fasad dalam satu persediaan.
• Kawalan servo CNC 3 paksi:Paksi X, Y dan Z digerakkan oleh motor servo yang digabungkan dengan skru bola ketepatan. Ketepatan kedudukan ditentukan pada ±0.02 mm, menyokong dimensi tenon dan alur yang konsisten merentas kelompok pengeluaran.
• Asas besi tuang tugas berat:Katil mesin adalah besi tuang, direka untuk melembapkan getaran dan mengekalkan kestabilan semasa pengilangan berkelajuan tinggi. Ini menyumbang kepada muka hujung yang licin, bebas burr dan hayat alat yang lebih lama.
• Putaran gelendong 0° hingga 90° automatik:Spindle pengilangan boleh berputar dari 0° (mendatar) hingga 90° (menegak) di bawah kawalan program. Hujung profil mendatar dan menegak boleh dimesin dalam satu pengapit tanpa meletakkan semula manual bahan kerja atau perkakas.
• Pengapit berbilang profil:Lekapan pengapit boleh mengamankan 3 hingga 5 profil serentak, membenarkan pemprosesan kelompok operasi pengilangan akhir yang sama dalam satu kitaran.
• Sistem CNC industri SYNTEC:Unit kawalan termasuk HMI warna, port USB untuk import fail CAD dan pustaka profil pra-muat dengan geometri tenon dan takuk biasa. Operator memilih program, memuatkan profil, dan memulakan kitaran tanpa menulis kod G.

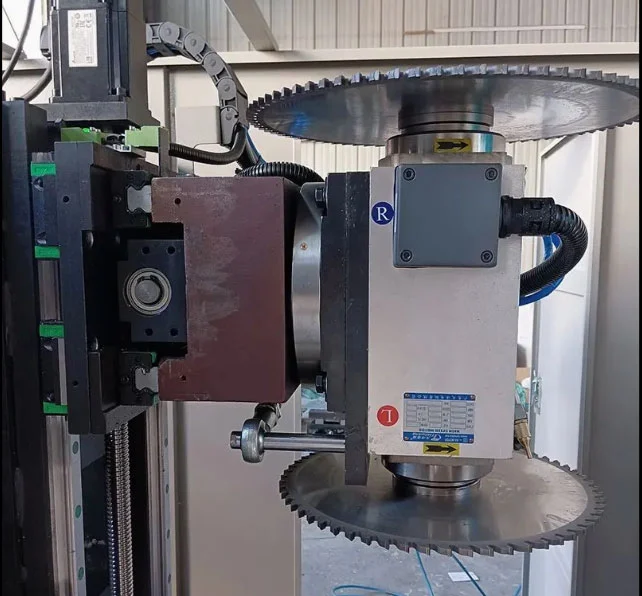

Mesin Pengilangan Hujung Dinding Tirai CNC 800mm

Bagaimana Ia Berfungsi

TheMesin Pengilangan Hujung Dinding Tirai CNC 800mmberoperasi dengan operator memuatkan sehingga lima profil aluminium ke dalam lekapan pengapit pneumatik. Selepas memilih program pemesinan daripada pengawal SYNTEC — sama ada daripada perpustakaan pra-muat atau fail yang diimport CAD — kitaran bermula. Paksi X, Y, dan Z yang dipacu servo meletakkan pemotong penggilingan pada hujung profil pertama. Spindle boleh berputar secara automatik antara 0° dan 90° untuk memesin kedua-dua permukaan mendatar dan menegak tanpa membuka pengapit bahan kerja. Pemotong pengilangan karbida Φ350 mm yang berjalan pada 2800 rpm mengeluarkan bahan untuk membentuk tenon, takuk dan alur. Kedalaman duri maksimum ialah 100 mm, dan keratan rentas profil maksimum ialah 330 mm lebar dengan tinggi 180 mm. Selepas melengkapkan urutan yang diprogramkan pada satu hujung, kedudukan semula paksi ke bahan kerja seterusnya. Setelah semua profil dalam kelompok selesai, pengapit dilepaskan dan operator mengeluarkan bahagian yang dimesin.

Komponen Utama

• Katil mesin besi tuang:Menyediakan asas peredam getaran yang tegar untuk rel panduan linear dan paksi bergerak. Jisim tuangan membantu mengekalkan kestabilan pemotongan semasa pas pengilangan berat.
• Motor servo dan skru bebola (X/Y/Z):Pemacu servo AC dengan skru bebola tanah ketepatan memberikan ketepatan kedudukan ±0.02 mm merentasi perjalanan paksi X 800 mm, kapasiti lebar 330 mm dan kapasiti ketinggian 180 mm.

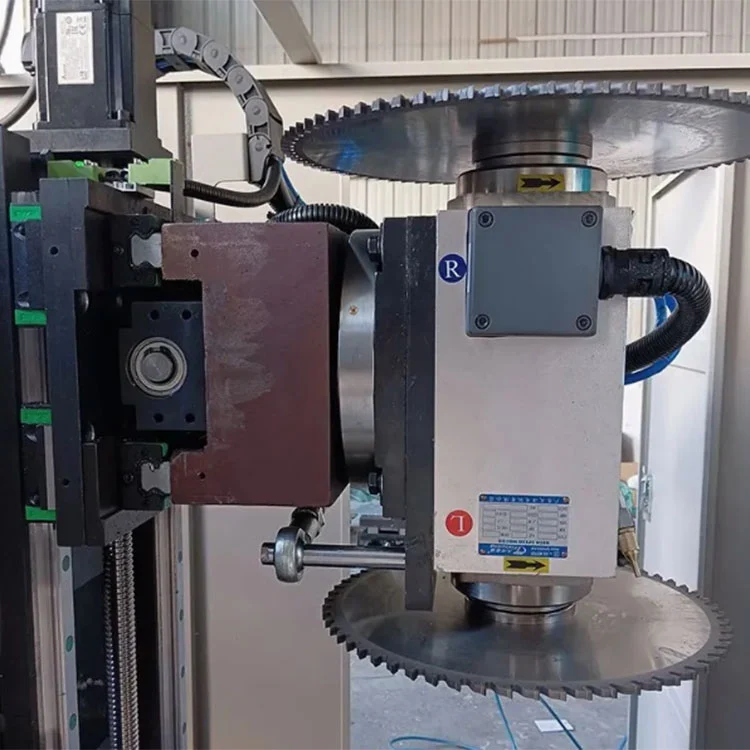

• Pemasangan gelendong berputar:Motor 3 kW memacu pemotong pengilangan Φ350 mm pada 2800 rpm. Perumah gelendong berputar dari 0° hingga 90° di bawah kawalan servo untuk pensuisan automatik antara pengilangan hujung mendatar dan menegak.

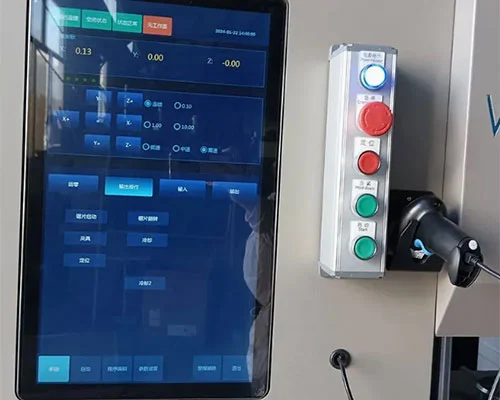

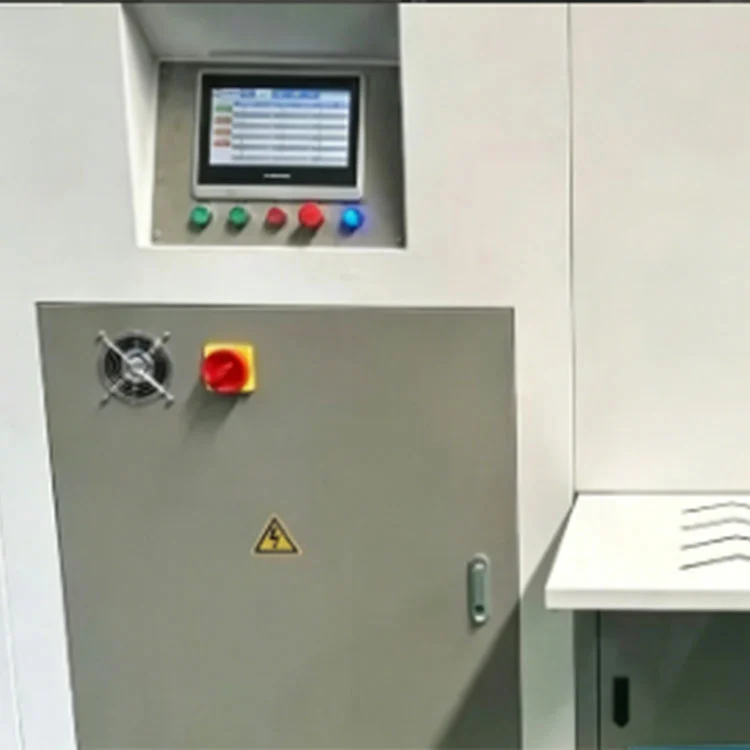

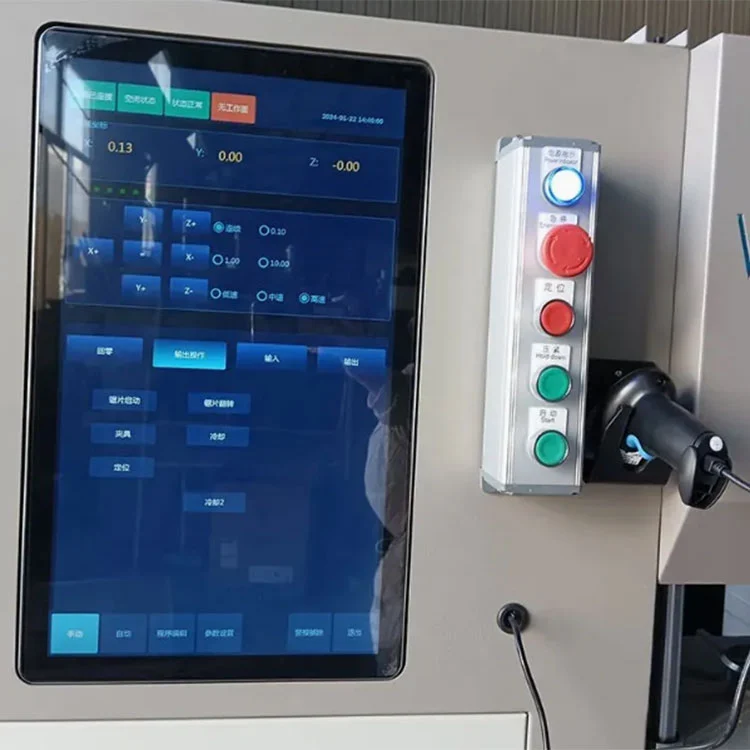

• Pengawal CNC SYNTEC:Sistem CNC gred industri dengan HMI skrin sentuh berwarna. Menyimpan pustaka profil, mengimport lukisan CAD melalui USB dan mengurus gerakan paksi, putaran gelendong dan jujukan pengapit.

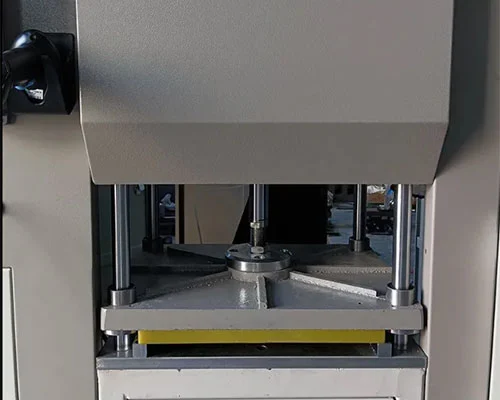

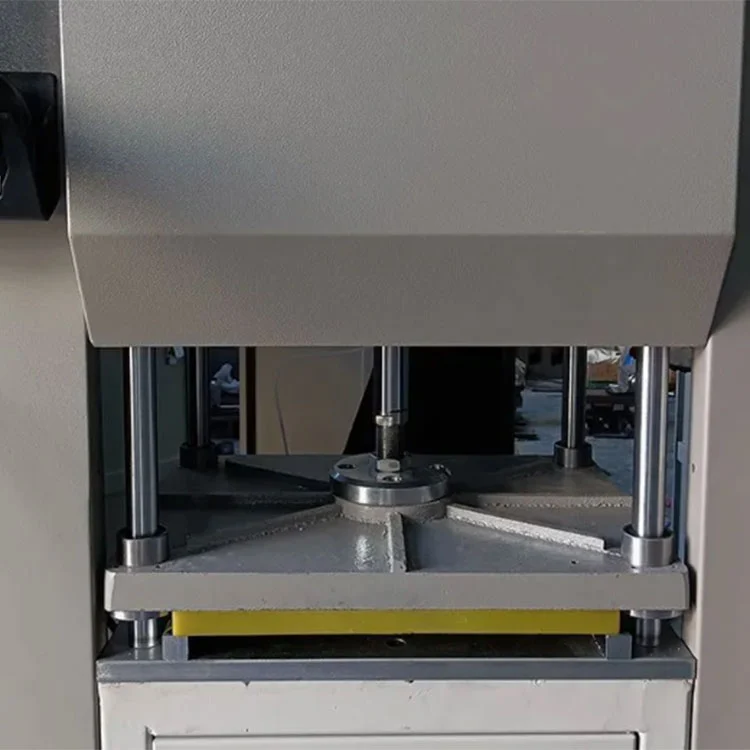

• Pengapit berbilang profil pneumatik:Memegang 3 hingga 5 profil serentak. Daya pengapit dikawal oleh set bekalan tekanan udara antara 0.5 dan 0.8 MPa. Sisipan rahang boleh ditukar untuk keratan rentas profil yang berbeza.
• Kandang keselamatan:Pengawal menutup zon pengilangan semasa operasi. Litar henti kecemasan menghentikan semua paksi dan putaran gelendong apabila diaktifkan.

Aplikasi

TheMesin Pengilangan Hujung Dinding Tirai CNC 800mmdigunakan untuk:

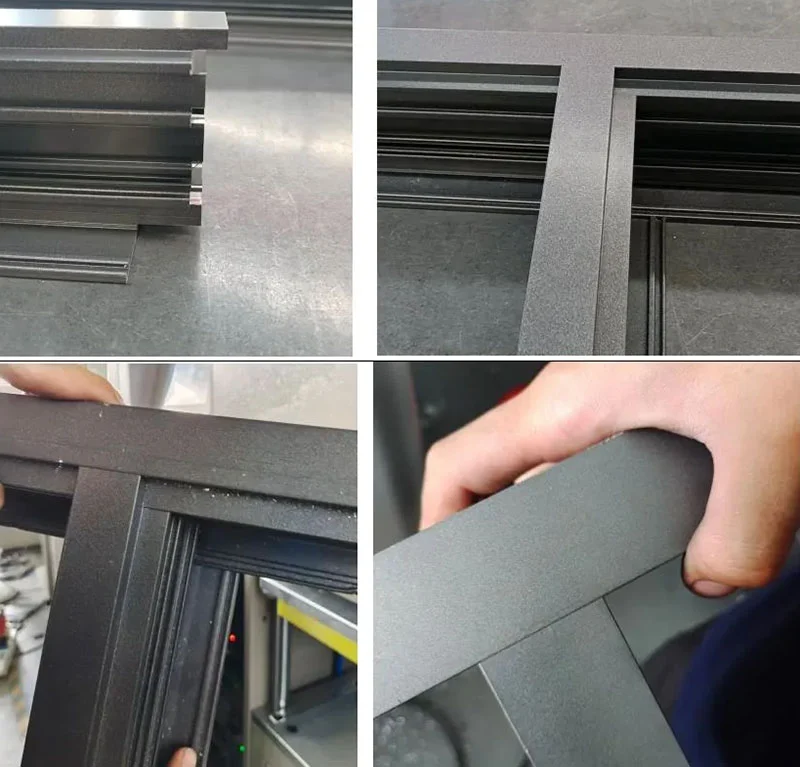

• Dinding tirai aluminium dan profil fasad pengilangan hujung.
• Pemprosesan mullion bingkai pintu dan tingkap dan duri transom.
• Torehan profil aluminium seni bina dan pemotongan alur.

Pembungkusan & Penghantaran

1. Pembalut filem penuh mesin untuk melindungi daripada kelembapan.
2. Pelapik tepi anti-perlanggaran di semua sudut dan bahagian yang menonjol.
3. Peti papan lapis bebas pengasapan dan palet dengan pengikat keluli untuk pengangkutan selamat.

Pengeluar & Waranti

• Pengilang yang ditubuhkan:Shandong Lebulang Precision Machinery Co., Ltd. telah mengeluarkan peralatan pemprosesan aluminium dan PVC di kemudahan Jinan, China sejak 1996.Mesin Pengilangan Hujung Dinding Tirai CNC 800mmdibekalkan terus dari kilang dengan pensijilan CE dan ISO 9001.
• Waranti dan sokongan:Waranti satu tahun melindungi struktur utama terhadap kecacatan pembuatan. Sokongan teknikal jauh, video operasi dan manual bahasa Inggeris disediakan tanpa kos tambahan.
• Alat ganti:Barangan yang biasa diganti seperti pemotong penggilingan, rahang pengapit dan pengedap disediakan dan boleh dihantar dengan penghantaran barang biasa.
• Penyesuaian:Konfigurasi OEM dan ODM diterima. Spesifikasi voltan, perjalanan paksi X dan gelendong boleh disesuaikan dengan keperluan pelanggan.

Soalan Lazim

S1: Apakah profil yang boleh diproses oleh mesin ini?

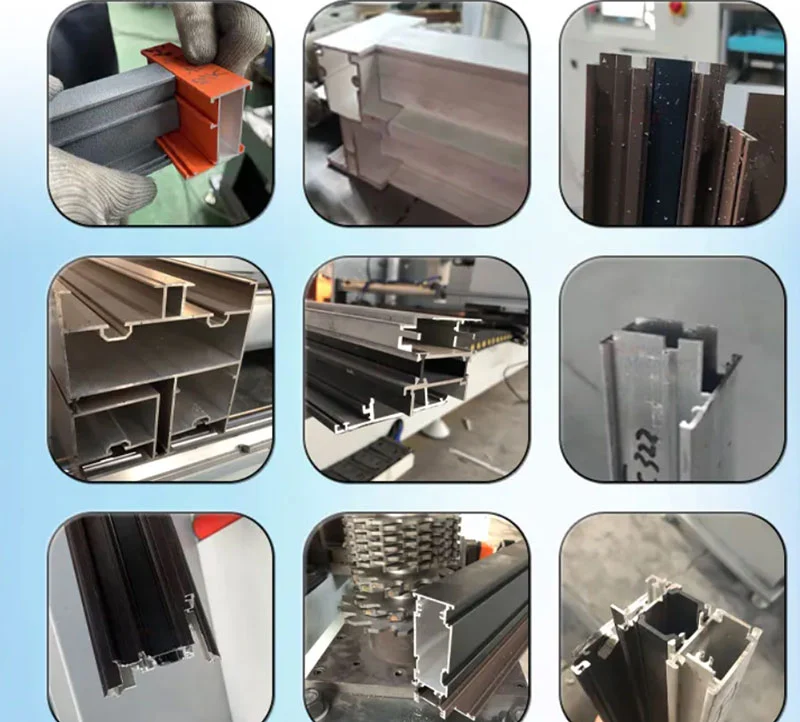

J: Ia direka untuk profil dinding tirai aluminium, penyemperitan fasad, dan bahagian bingkai pintu dan tingkap. Keratan rentas pemprosesan maksimum ialah 330 mm lebar dengan tinggi 180 mm, dengan kedalaman duri sehingga 100 mm.

S2: Bagaimanakah putaran gelendong automatik berfungsi?

A: Spindle berputar dari 0° (mendatar) kepada 90° (menegak) di bawah kawalan servo. Ini membolehkan mesin mengisar kedua-dua hujung profil mendatar dan menegak dalam satu pengapit tanpa operator perlu meletakkan semula bahan kerja atau menukar perkakas secara manual.

S3: Berapa banyak profil boleh dimesin sekali gus?

A: Lekapan pengapit pneumatik boleh memuatkan 3 hingga 5 profil serentak, bergantung pada keratan rentas profil. Semua profil yang diapit dimesin dalam kitaran yang sama.

S4: Adakah pengaturcaraan sukar?

J: Pengawal SYNTEC termasuk perpustakaan profil pra-muat dengan geometri tenon dan takuk biasa. Fail CAD juga boleh diimport melalui USB. Operator memilih program dari skrin sentuh dan memulakan kitaran. Manual Bahasa Inggeris dan video operasi disediakan.

S5: Bolehkah bekalan kuasa disesuaikan untuk negara yang berbeza?

A: Ya. Konfigurasi standard menggunakan kuasa tiga fasa 380V/50Hz. Voltan dan frekuensi lain boleh ditentukan pada masa pesanan untuk dipadankan dengan piawaian elektrik tempatan.
