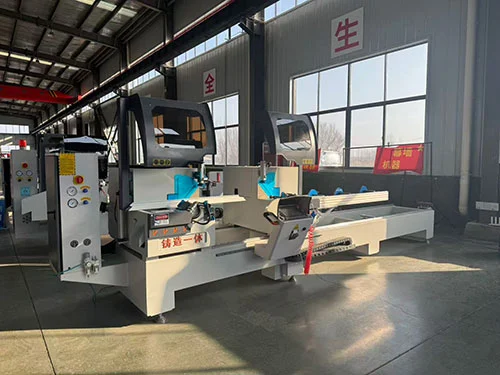

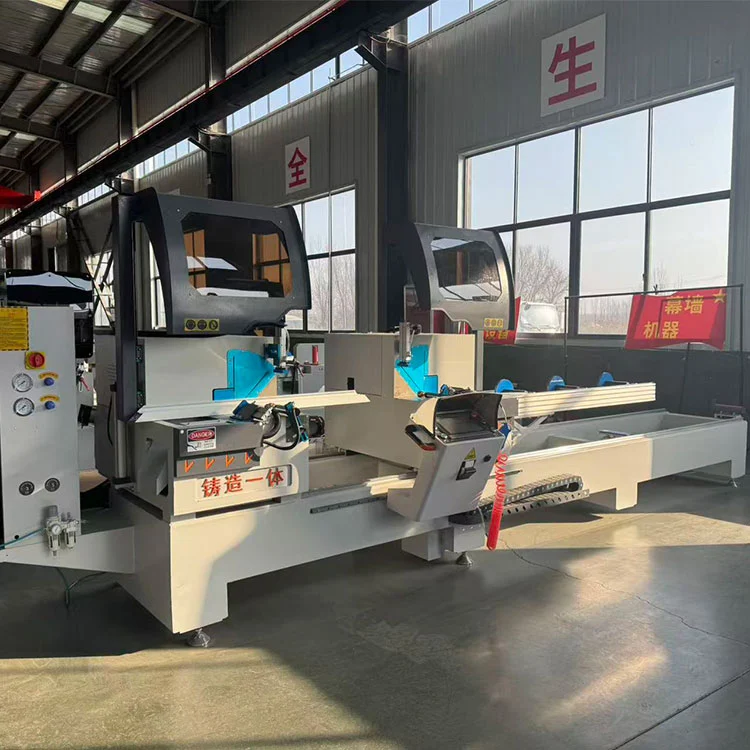

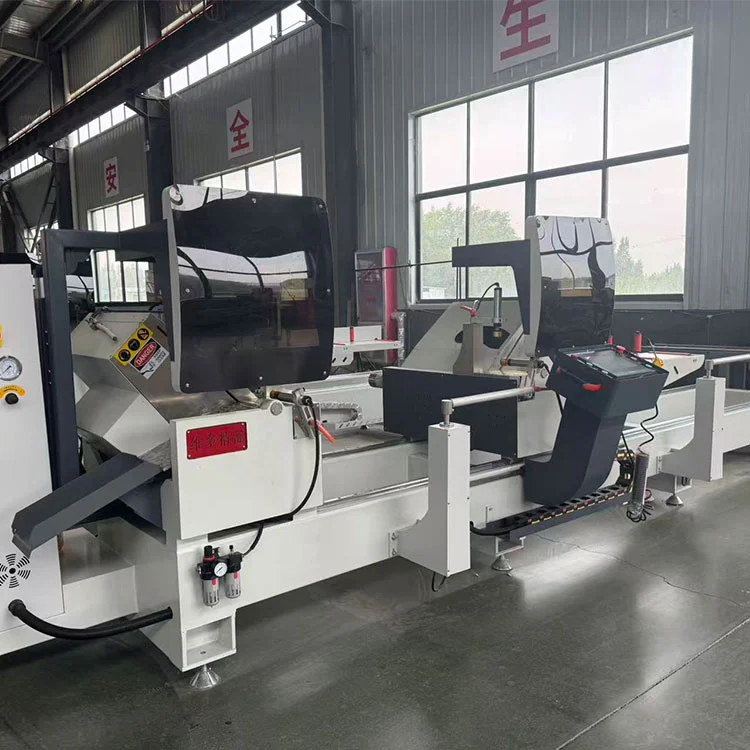

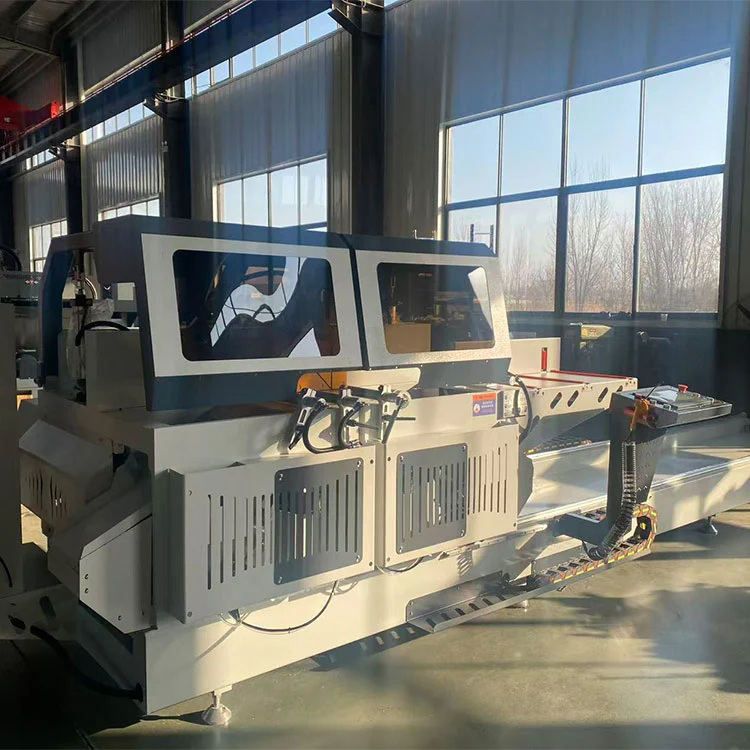

Mesin Pemotong Profil Aluminium Separa automatik Double Head Mitre Saw

Shandong Lebulang Precision Machinery Co., Ltd., yang beroperasi di bawah jenama Mesin LBL, telah mengeluarkan peralatan pemprosesan aluminium dan PVC di kilangnya di Jinan, China sejak 1996. Miter dua kepala separa automatik ini memotong profil aluminium untuk tingkap, pintu, dinding tirai dan bingkai industri. Ia mengendalikan profil sehingga 350 mm lebar dan 150 mm tinggi, dengan sudut pemotongan mendatar dari 45° hingga 135° dan sudut menegak dari 45° hingga 90°. Dua motor 4 kW memacu bilah gergaji pada 2800 rpm, dan kepala kanan bergerak pada pemandu linear dengan transmisi rack-and-pinion untuk kedudukan panjang. Sistem CNC tertutup penuh lima paksi mengawal kedudukan sudut dan panjang, manakala kadar suapan pemotongan boleh dilaraskan tanpa langkah dari 0 hingga 3 m/min.

Parameter Teknikal

Ciri-ciri

• Pemotongan profil bahagian besar:TheMesin Pemotong Profil Aluminium Separa automatik Double Head Mitre Sawdireka bentuk untuk pemotongan sudut kompaun dua dimensi bagi profil aluminium yang besar. Ia mengendalikan lebar sehingga 350 mm dan ketinggian sehingga 150 mm, meliputi dinding tirai standard dan saiz penyemperitan industri.
• Sistem CNC tertutup penuh lima paksi:Kedudukan sudut dan panjang dikawal oleh sistem CNC lima paksi dengan maklum balas gelung tertutup. Ini mengekalkan toleransi sudut dalam ±5′ dan toleransi panjang ulangan dalam ±0.2 mm dalam keadaan operasi biasa.
• Penghantaran kepala gergaji alih:Kepala pemotong kanan bergerak pada pasangan pemandu linear dengan pemacu rack-and-pinion. Susunan ini menyokong ketegaran yang diperlukan untuk kedudukan panjang yang tepat melebihi kapasiti pemotongan penuh 6000 mm.
• Galas pangsi ketepatan:Putaran kepala gergaji menggunakan galas penggelek silinder bersilang, yang memberikan pergerakan sudut geseran rendah yang stabil. Reka bentuk ini menyumbang kepada pelarasan sudut yang lancar dan penguncian yang boleh dipercayai pada kedudukan yang ditetapkan.
• Struktur lengan rocker dipertingkatkan:Bilah gergaji dipasang pada lengan rocker bertetulang yang berayun ke atas dari bawah meja kerja. Konfigurasi ini menghasilkan permukaan potongan yang licin dan bersih pada profil dan meningkatkan kestabilan pemotongan keseluruhan.
• Ayunan bilah bawah meja:Arah suapan bilah adalah dari bawah meja kerja, yang membantu menjauhkan tangan operator dari zon pemotongan semasa kitaran.
• Pelinciran dan penyejukan bersepadu:Alat pelinciran dan penyejuk kabus bergerak dengan mata gergaji, menyapu cecair pemotong terus ke gigi bilah dan kawasan pemotongan. Ini membantu memanjangkan hayat perkhidmatan bilah dan meningkatkan kualiti potongan pada aluminium.

Bagaimana Ia Berfungsi

TheMesin Pemotong Profil Aluminium Separa automatik Double Head Mitre Sawberoperasi dengan operator menetapkan sudut pemotongan mendatar dan menegak yang dikehendaki, serta panjang potongan, pada panel kawalan CNC. Kepala pemotong kanan bergerak secara automatik sepanjang panduan linear ke kedudukan yang diprogramkan. Profil aluminium diletakkan di atas meja sokongan penggelek dan diikat dengan pengapit pneumatik. Kedua-dua kepala boleh dipotong secara serentak atau bebas. Semasa kitaran pemotongan, mata gergaji berayun ke atas dari bawah meja kerja, memotong profil dengan kadar suapan terkawal antara 0 dan 3 m/min. Sistem pelinciran kabus diaktifkan semasa pemotongan. Selepas bilah ditarik balik, pengapit dilepaskan dan kepingan yang dipotong dikeluarkan. Sistem CNC gelung tertutup lima paksi memantau dan melaraskan kedudukan untuk mengekalkan ketepatan merentasi pemotongan kelompok.

Komponen Utama

• Motor gergaji (2 × 4 kW):Setiap kepala pemotong digerakkan oleh motor 4 kW berputar pada 2800 rpm. Kuasa dipadankan dengan diameter bilah dan kapasiti keratan rentas pemotongan 350 × 150 mm.
• Panduan linear dan rak-dan-pinion:Kepala kanan boleh alih ditunggang pada panduan linear ketepatan dan diposisikan oleh pemacu rack-and-pinion. Transmisi ini memberikan ketegaran dan ketepatan yang diperlukan untuk kedudukan panjang di atas katil 6000 mm.
• Galas roller bersilang:Digunakan pada pangsi kepala gergaji untuk pelarasan sudut. Galas ini memberikan ketegaran tinggi dan putaran lancar dengan tindak balas yang minimum.
• Pengawal CNC lima paksi:Menguruskan sudut pemotongan mendatar dan menegak, kedudukan panjang dan kadar suapan. Sistem gelung tertutup menggunakan maklum balas daripada pengekod untuk mengekalkan ketepatan kedudukan.
• Sistem pelinciran kabus:Himpunan muncung yang bergerak dengan mata gergaji, menghantar cecair pemotongan diatomkan ke zon pemotongan. Ini mengurangkan haba geseran dan membantu mengelakkan kimpalan cip aluminium pada gigi bilah.
• Pengapit pneumatik:Pegang profil dalam kedudukan semasa memotong. Tekanan pengapit boleh dilaraskan melalui pengatur udara.

Aplikasi

TheMesin Pemotong Profil Aluminium Separa automatik Double Head Mitre Sawdigunakan untuk memotong profil aluminium dalam pengeluaran tingkap dan pintu, fabrikasi dinding tirai, pembuatan bingkai panel solar, dan pemprosesan aluminium industri am. Ia mengendalikan penyemperitan pepejal dan berongga, profil pecah haba, dan bahagian logam bukan ferus ringan dalam kapasiti pemotongan yang ditentukan.

Pengilang & Sokongan

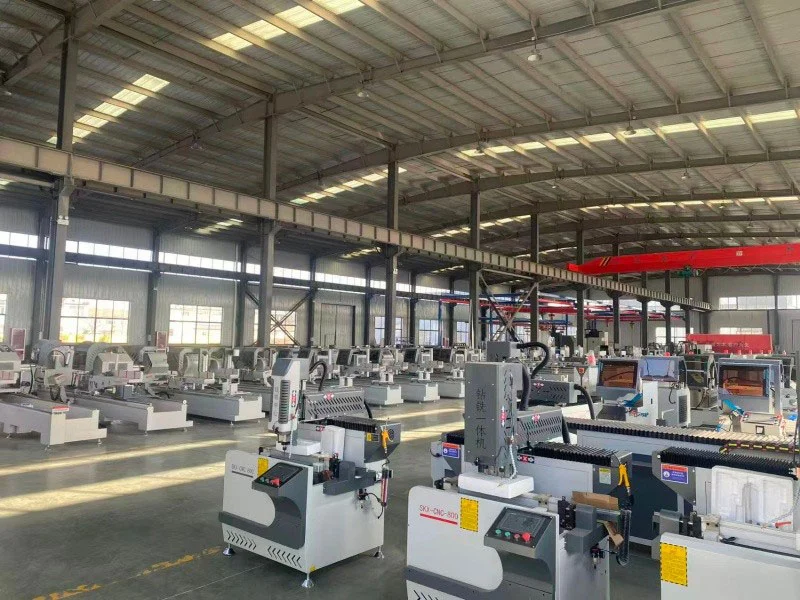

Shandong Lebulang Precision Machinery Co., Ltd., beroperasi sebagai Lebulang Machine, telah menghasilkan peralatan pemprosesan aluminium di kilang Jinan, China sejak 1996.Mesin Pemotong Profil Aluminium Separa automatik Double Head Mitre Sawdibekalkan terus dari kilang dengan pensijilan CE dan ISO. Waranti satu tahun meliputi struktur utama. Sokongan teknikal jauh, video operasi dan manual bahasa Inggeris disertakan. Alat ganti disediakan untuk penghantaran. Pilihan voltan, panjang pemotongan dan pengapit boleh disesuaikan pada masa pesanan.

Soalan Lazim

S1: Apakah jenis profil yang boleh dipotong gergaji ini?

J: Ia memotong profil aluminium sehingga 350 mm lebar dan 150 mm tinggi, termasuk bar pepejal, penyemperitan berongga dan profil pecah haba. Ia juga sesuai untuk logam bukan ferus ringan dan beberapa profil PVC.

S2: Bolehkah ia memotong sudut majmuk?

A: Ya. Mesin melakukan pemotongan sudut kompaun dua dimensi, dengan sudut mendatar boleh laras dari 45° hingga 135° dan sudut menegak dari 45° hingga 90°.

S3: Apakah ketepatan pemotongan?

J: Ulangi pengesanan panjang toleransi ialah ±0.2 mm, dan toleransi sudut pemotongan ialah ±5′ di bawah keadaan operasi standard dengan bilah yang diselenggara dengan betul.

S4: Adakah kedudukan kepala kanan automatik?

A: Ya. Kepala kanan bergerak secara automatik sepanjang panduan linear ke kedudukan yang diprogramkan melalui sistem CNC lima paksi. Operator memasukkan panjang yang dikehendaki pada panel kawalan.

S5: Apakah kuantiti pesanan minimum dan masa penghantaran?

A: Kuantiti pesanan minimum ialah satu set. Masa penghantaran standard biasanya 15–25 hari bekerja selepas penerimaan deposit, bergantung pada jadual pengeluaran semasa.
