Gergaji Miter Berganda untuk Pengeluaran Bingkai Tingkap
Gergaji Miter Berganda 45&90 Darjah untuk Pengeluaran Bingkai Tingkap ialah mesin pemotong kepala berketepatan tinggi berketepatan tinggi yang direka untuk profil aluminium, PVC, UPVC dan pecah terma dalam pembuatan tingkap, pintu dan dinding tirai. Ia memberikan potongan 45° dan 90° yang tepat, boleh berulang dengan tepi bebas duri, menyokong kedua-dua kepala tunggal bebas dan operasi segerak dua kepala untuk produktiviti maksimum. Jenama Lebulang menghasilkan mesin berkualiti tinggi .

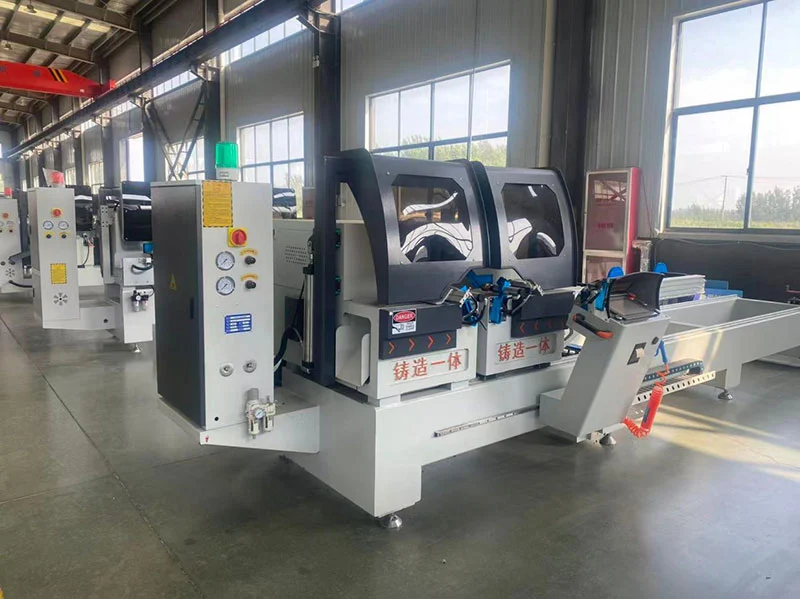

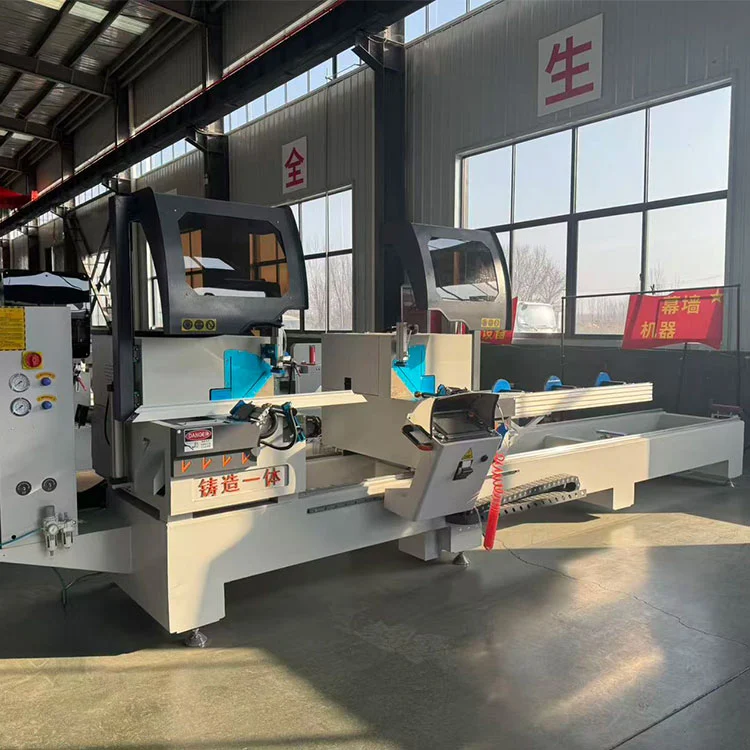

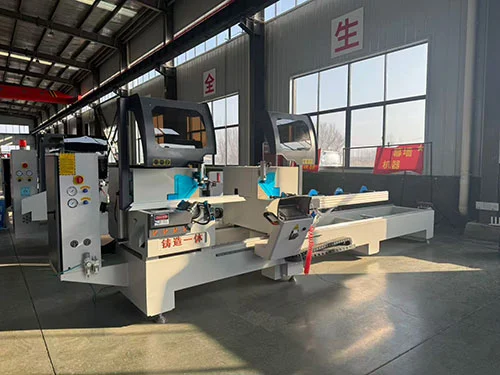

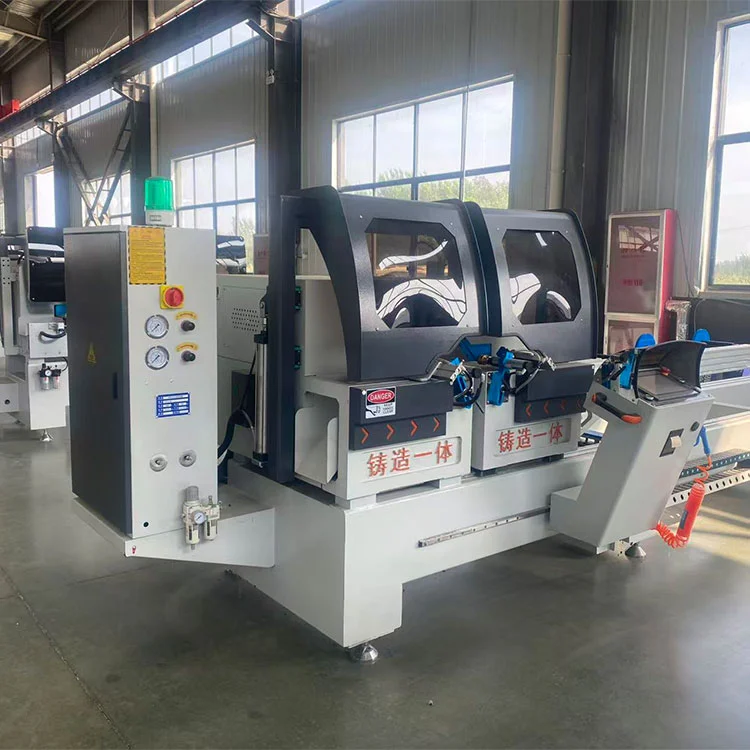

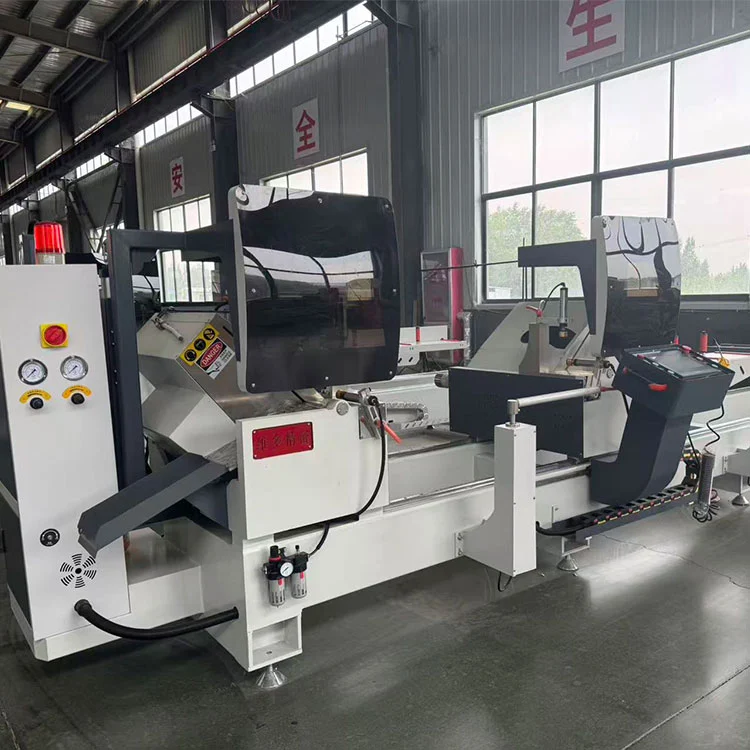

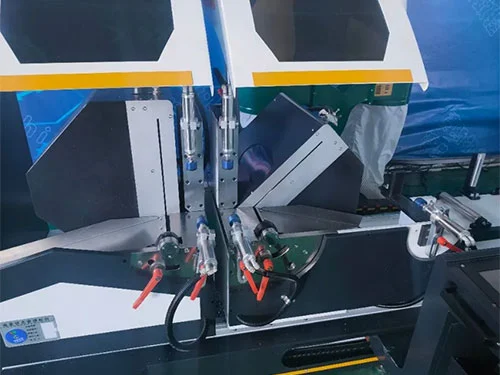

Gergaji Miter Berganda ini untuk Pengeluaran Rangka Tingkap, dibina di kilang Lebulang Machine di China di mana peralatan pemprosesan aluminium dan PVC telah dikeluarkan selama hampir tiga dekad, memotong profil pada 45° dan 90° untuk fabrikasi tingkap, pintu dan dinding tirai. Ia memproses aluminium, PVC, UPVC, pecah haba, dan penyemperitan tembaga. Dua kepala pemotong — T1 tetap dan T2 bermotor — duduk di atas rel panduan ketepatan yang dikongsi dan boleh beroperasi serentak, dengan kepala kanan digerakkan oleh pemacu servo untuk kedudukan panjang.
Meja kerja tuang bersepadu dan motor gelendong bersambung terus membentuk struktur teras. Setiap kepala gergaji dikuasakan oleh motor 3 kW yang memutarkan bilah berujung karbida ø500 mm pada 3000 rpm. Pengapit pneumatik melindungi bahan kerja, dan silinder redaman hidraulik udara mengawal suapan. Rangka keluli yang dikimpal dan asas besi tuang berfungsi bersama-sama dengan rel linear HIWIN dan komponen elektrik Schneider untuk mengekalkan ketepatan panjang tetap berulang dalam ±0.1 mm dan kekasaran permukaan pemotongan pada Ra 12.5 µm. Panjang pemotongan maksimum ialah 5000 mm, dengan fungsi pemotongan pintas yang mencecah hingga 200 mm. Pada 45° kapasiti bahagian ialah 150 × 170 mm; pada 90° ia mengendalikan 150 × 345 mm, termasuk tiub persegi sehingga 150 × 200 mm.
Pengawal keselamatan tertutup sepenuhnya, hentian kecemasan, dan perlindungan beban lampau adalah standard. Sistem pengekstrakan cip dan vakum yang berdedikasi menangkap kira-kira 70% serpihan, dan kurungan sokongan pengangkat berputar yang dipatenkan menghalang profil kendur pada pertengahan rentang. Data boleh diimport melalui LAN, USB, Bluetooth atau input manual, dan antara muka sistem kawalan dengan perisian pengoptimuman biasa. Pencetak label dan fungsi pencegahan ralat — yang menyekat pemotongan apabila profil jatuh di luar toleransi — turut dibina. Mesin ini beroperasi pada bekalan tiga fasa 380V dan memerlukan tekanan udara 0.6–0.8 MPa.
Pensijilan CE terpakai, dan konfigurasi OEM tersuai diterima. Mesin Lebulang membekalkan gergaji secara langsung dari kilang dengan reka bentuk yang bertujuan untuk penyelenggaraan harian yang mudah. Panduan pemasangan jauh disediakan tanpa kos tambahan.
45&90 Darjah Miter Saw Berganda untuk ciri-ciri Tingkap Aluminium & PVC:
- a. memotong profil aluminium industri, profil PVC, pintu aluminium dan Tingkap, bahan dinding tirai.
- b. Operasi tanpa pekerja mahir, selesaikan masalah pengambilan kilang
- c. fungsi pencetakan label,
- d. fungsi pencegahan ralat: ralat profil melebihi julat tiada pemotongan.
- e. Meja kerja tuangan bersepadu berketepatan tinggi, motor bersambung terus spindle bersepadu,
- f. silinder redaman cecair udara, kepala T1, T2 terletak pada rel panduan bersepadu.
- g. Menyokong berbilang mod import data: Internet, LAN, cakera U, Bluetooth, input manual, dsb.
- h. Boleh merealisasikan pasaran dok data perisian pengoptimuman biasa.
- i. Fungsi perlindungan alam sekitar, penyingkiran cip unik, reka bentuk vakum, kadar penyedutan 70%, tapak bersih, mengurangkan kekerapan pembersihan, meningkatkan kecekapan kerja.
- j. Ia dilengkapi dengan kurungan angkat berputar yang dipatenkan untuk mengelakkan ralat pemotongan yang disebabkan oleh kejatuhan tengah, dan dilengkapi dengan kurungan profil boleh alih.
- k. Teknologi pemotongan arka terkini, bahagian menggergaji adalah lebih selamat, lebih pantas dan lebih dipercayai.
Gergaji Miter Berganda 45&90 Darjah untuk Tingkap Aluminium & PVC
✅ Pemotongan Ketepatan Dwi Sudut
- • Sudut boleh laras automatik:45° / 90°(sudut perantaraan pilihan)
- • ±0.1mm ketepatan kedudukan; sambungan mitra yang bersih dan ketat untuk bingkai
✅ Keserasian Pelbagai Bahan
- • Keratanaluminium, PVC, UPVC, pemecah haba, tembagaprofil
- • Dioptimumkan untuk tingkap, pintu, dinding langsir & penyemperitan seni bina
✅ Kecekapan Tinggi Berganda
- • Dua kepala disegerakkan; pemotongan serentak pada kedua-dua hujungnya
- • Didorong servo kepala kanan untuk pelarasan panjang yang pantas dan tepat
- • 2--3× lebih pantas daripada gergaji kepala tunggal; sesuai untuk pengeluaran besar-besaran
✅ Pilihan Kawalan CNC/Digital
- • Paparan digital: bacaan panjang pantas, operasi mudah
- • Peningkatan CNC: skrin sentuh 10″, storan program, import/eksport USB
✅ Binaan Tugas Berat & Stabil
- • Rangka keluli dikimpal teguh + tapak besi tuang; getaran minimum
- • Komponen premium: rel linear HIWIN, elektrik Schneider, bilah berujung karbida
✅ Selamat & Mesra Pengguna
- • Tudung keselamatan tertutup sepenuhnya, hentian kecemasan, perlindungan beban lampau
- • Penarikan balik bilah automatik; pengapit pneumatik untuk pegangan profil selamat
✅ Diperakui & Dipercayai CE
- • mematuhi piawaian keselamatan EU; Operasi berterusan 24/7
- • Waranti 12--24 bulan; bekalan alat ganti jangka panjang
Spesifikasi Teknikal
| Bekalan kuasa | 380v 50hz |
| Motor kepala gergaji | 2× 3KW/3000r/min |
| Tekanan kerja | 0.6~ 0.8MPa |
| Penggunaan udara | 60L/min |
| Panjang memotong | Max5000mm min 280mm(Fungsi pemotongan pendek ialah 200mm terpendek) |
| Lebar pemotongan | Max 150mm |
| Maks. Cerun pemotongan | 45°150×170mm 90°150×345mm |
| Maks. pemotongan tiub persegi | 150×200mm |
| Sudut pemotongan | 45 darjah 90 darjah |
| Kelajuan memberi makan | berdaya maju berterusan 0-4m/min |
| Spesifikasi mata gergaji | ø500 × ø30 × 4.4 × Z120 |
| dimensi | 6550× 1300× 1800 mm |
| berat badan | 2000kgs |
| Ketepatan panjang tetap berulang | ≤ 0.1mm |
| Elaun sudut pemotongan bahagian | ± 3' |
| Kerataan profil pemotongan | ≤ 0.02m |
| Kekasaran profil pemotongan | Ra12.5μm |
Komponen Utama

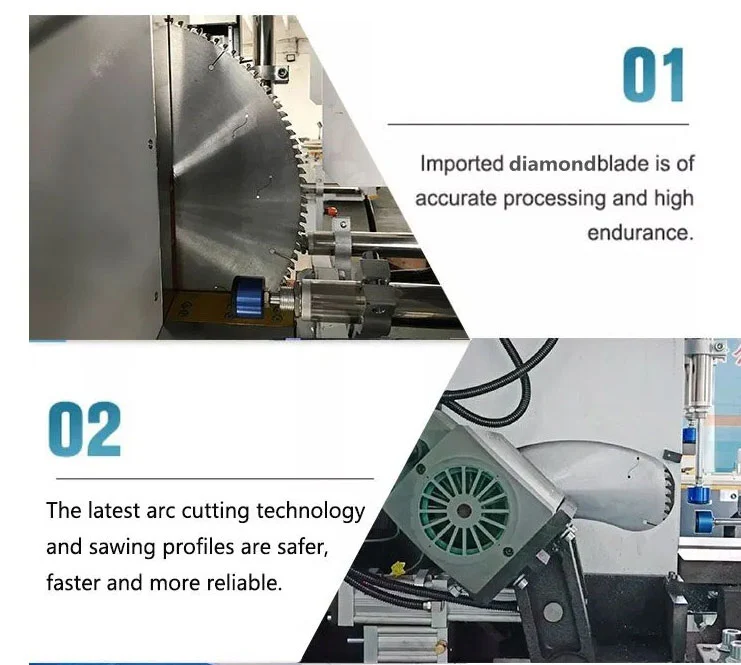

- Bilah Gergaji: Bilah berhujung karbida yang diimport untuk pemotongan yang licin dan bebas burr
- Pengapit Pneumatik: Pengapit mendatar/menegak untuk pegangan profil teguh
- Rel Linear: Rel ketepatan HIWIN Taiwan untuk pergerakan lancar
- Panel Kawalan: Paparan digital intuitif atau skrin sentuh CNC 10″
- Sistem Keselamatan: Pengawal yang mematuhi CE, hentian kecemasan, perlindungan beban lampau
Perkhidmatan Selepas Jualan
- Waranti: 1 tahun (alat ganti percuma & sokongan teknikal)
- Pemasangan: Jurutera tersedia untuk pemasangan & latihan di luar negara
- Alat Ganti: Bekalan jangka panjang pada kos kilang
- Sokongan: Sokongan teknikal dalam talian 24/7 (panggilan video, diagnosis jauh)
