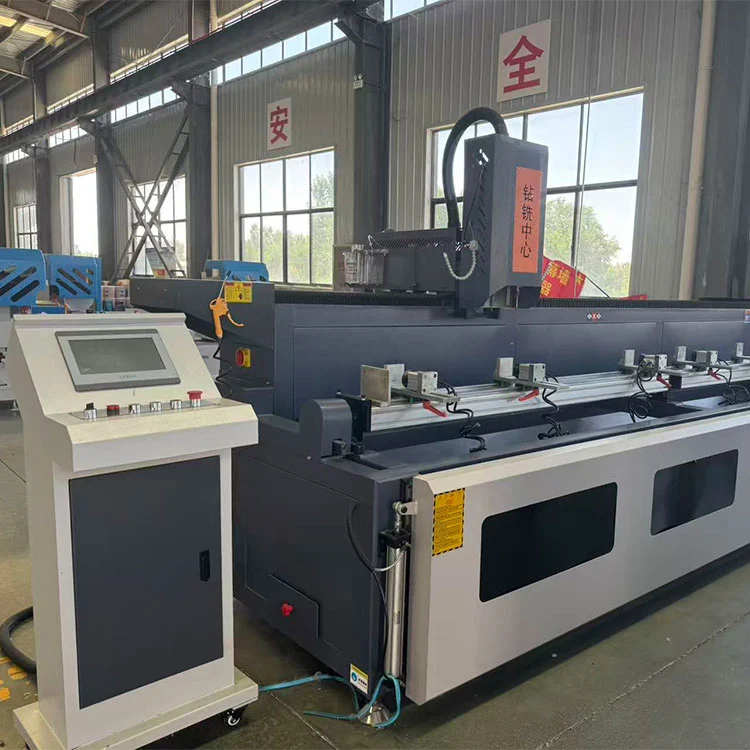

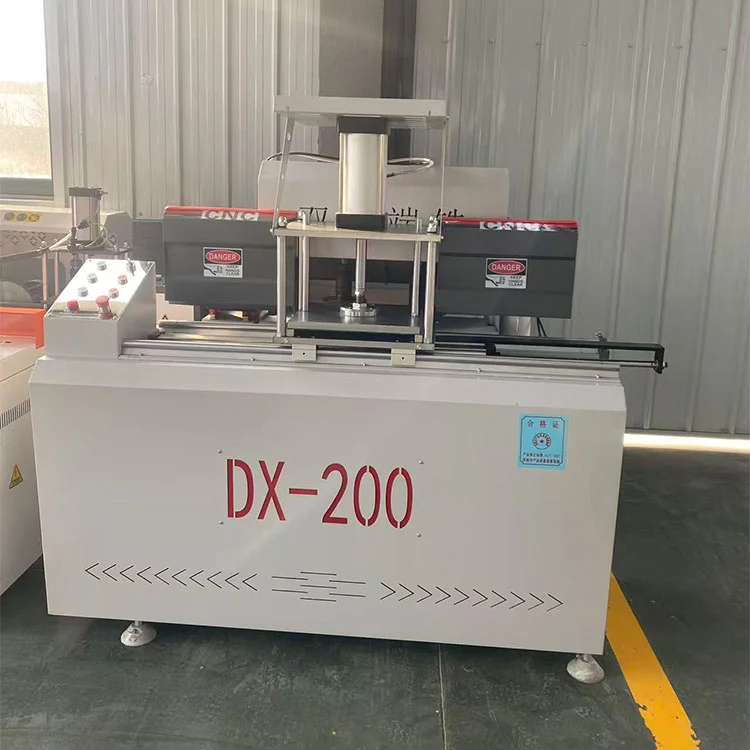

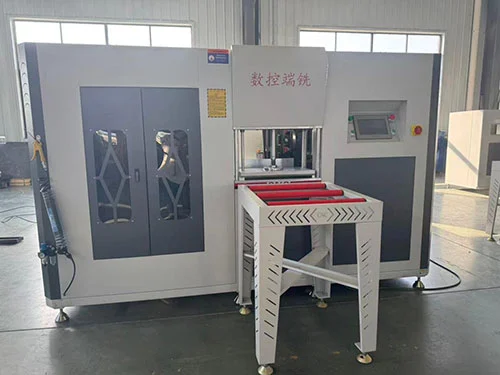

Dwi Potong 4+2 Axis End Miller Barisan Pengeluaran Aluminium Thermal Break

Barisan pengeluaran profil aluminium patah terma patah dua bahagian hujung aci 4+2 ini dihasilkan oleh Mesin Lebulang di kilangnya di Jinan, China. Syarikat itu telah mengeluarkan peralatan pintu dan tingkap aloi aluminium sejak tahun 1996, dan barisan pengeluaran dijual terus dari kilang. Konfigurasi OEM/ODM diterima. Pengisar akhir ini direka bentuk untuk pengeluaran volum tinggi profil pecah terma, menggunakan dua gelendong bebas yang memotong di kedua-dua arah tanpa lejang pulangan melahu. Sistem CNC paksi 4+2 meletakkan gelendong dan menukar orientasinya antara 0° dan 90° secara automatik. Tapak besi tuang, rel panduan linear dan pemacu skru bola mengekalkan ketepatan kedudukan dalam ±0.02mm, dan skrin sentuh 7 inci dengan program pra-muat menguruskan tetapan.

Dwi Potong 4+2 Axis End Miller Barisan Pengeluaran Aluminium Thermal Break

• Sistem dwi-potong:Dua gelendong bebas, satu ke hadapan dan satu terbalik, membenarkan pemotongan dalam kedua-dua arah di sepanjang profil. Kitaran pengilangan tidak memerlukan lejang pulangan terbiar, yang mengurangkan masa kitaran keseluruhan berbanding dengan mesin gelendong tunggal yang memotong dalam satu arah sahaja.
• Kawalan CNC paksi 4+2:Empat paksi servo menguruskan penyuapan dan kedudukan profil linear; dua paksi putar tambahan menukar gelendong antara 0° dan 90° secara automatik. Reka letak ini membenarkan pengilangan hujung, pemotongan duri dan torehan pada mullion, mullion bertetulang dan profil bingkai tanpa perubahan alatan manual.
• Keserasian aluminium pecah haba:Geometri pemotong dan susunan pengapit direka bentuk untuk profil pecah haba, di mana jalur penebat mesti kekal utuh dan permukaan yang dikisar mesti menyediakan kesesuaian sambungan yang ketat untuk prestasi terma yang baik dalam pemasangan tingkap atau pintu yang telah siap.

Dwi Potong 4+2 Axis End Miller Barisan Pengeluaran Aluminium Thermal Break

• Ketepatan dan kestabilan:Asas mesin adalah besi tuang, memberikan getaran jisim kepada lembap semasa pengilangan. Rel panduan linear dan pemacu skru bola pada paksi kedudukan mengekalkan kebolehulangan dalam ±0.02mm di bawah operasi yang konsisten. Pengapit pneumatik dengan rahang muka getah memegang profil dengan selamat tanpa menandakan permukaannya.

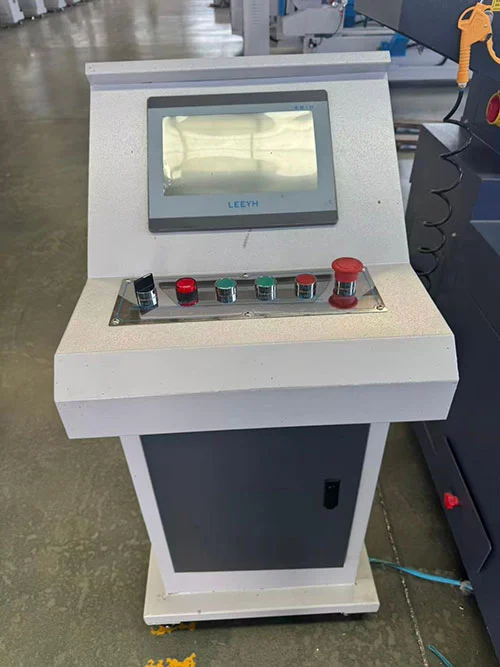

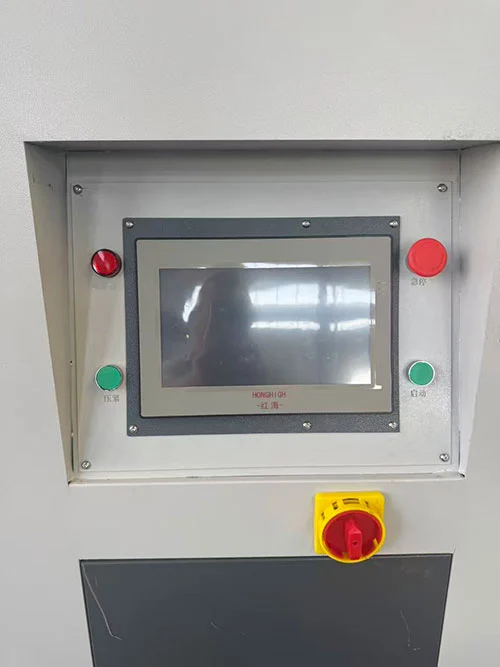

• Operasi dan pengaturcaraan:Antara muka skrin sentuh 7 inci (sistem ESTUN atau Schneider CNC) menyimpan program profil yang biasa digunakan. Operator boleh memanggil semula pratetap atau memasukkan dimensi baharu secara langsung. Fungsi pengimbasan kod QR pilihan boleh memuatkan program pemesinan yang sepadan secara automatik, mengurangkan masa persediaan dan kemungkinan ralat input.

Dwi Cut 4+2 Axis End Miller Aplikasi Barisan Pengeluaran Aluminium Pemecah Termal

• Pintu aluminium pecah haba dan mullion tingkap / pengilangan hujung transom
• Bingkai dan profil selempang duri dan pemprosesan alur
• Pemesinan muka hujung profil aluminium dinding tirai
• Barisan pengeluaran tingkap aluminium volum tinggi

Bagaimana Ia Berfungsi

TheDwi Potong 4+2 Axis End Miller Barisan Pengeluaran Aluminium Thermal Breakberoperasi dengan operator memuatkan profil aluminium pecah haba ke dalam pengapit pneumatik. Kawalan CNC paksi 4+2 meletakkan gelendong pada sudut yang sesuai (0° atau 90°) dan menggerakkannya di sepanjang paksi linear untuk mengisar hujung profil. Satu gelendong memotong dalam hantaran hadapan, dan gelendong kedua, berputar ke arah bertentangan, melengkapkan pemotongan pada hantaran balik — atau kedua-duanya boleh memesin muka yang berbeza secara serentak, bergantung pada program. Kedalaman pengilangan, panjang duri dan dimensi alur ditetapkan melalui skrin sentuh. Tindakan dwi-potong bermakna gelendong disambungkan sepanjang kitaran, dan profil sedia untuk langkah pemprosesan seterusnya sebaik sahaja pengapit dilepaskan.

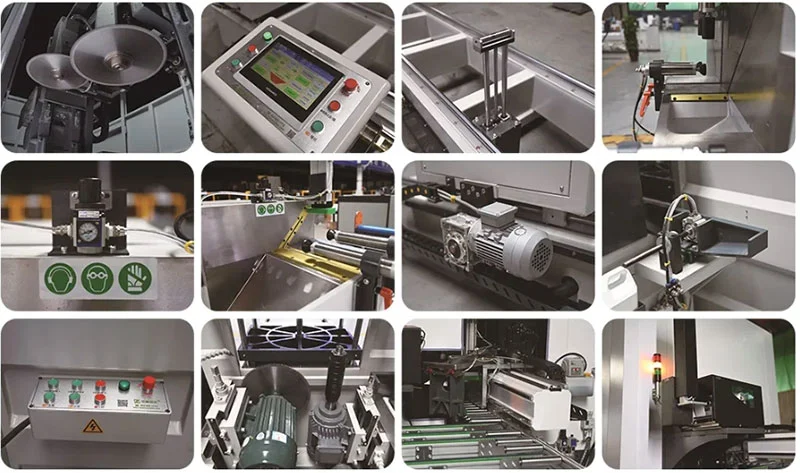

Komponen Utama

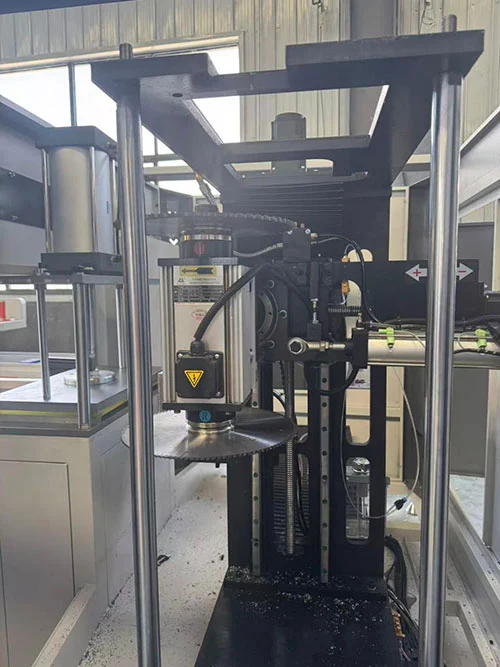

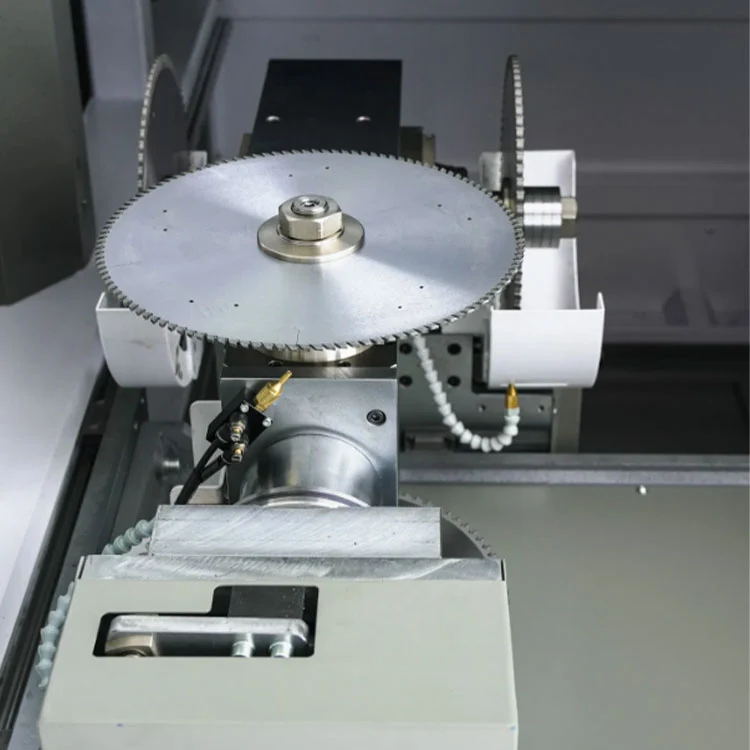

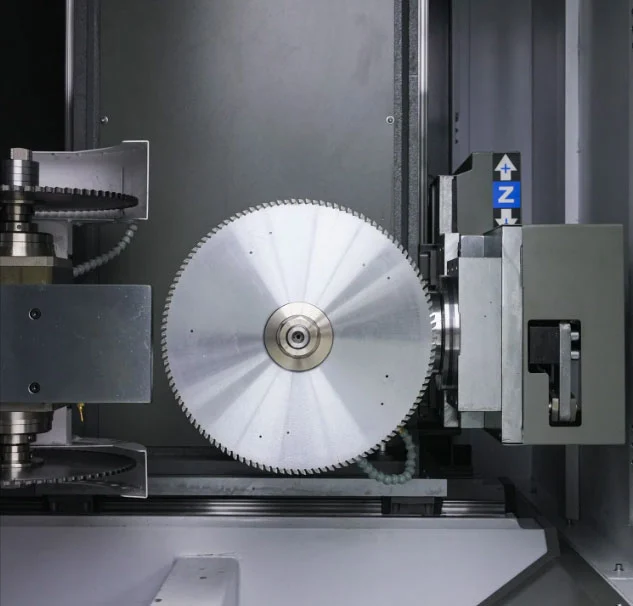

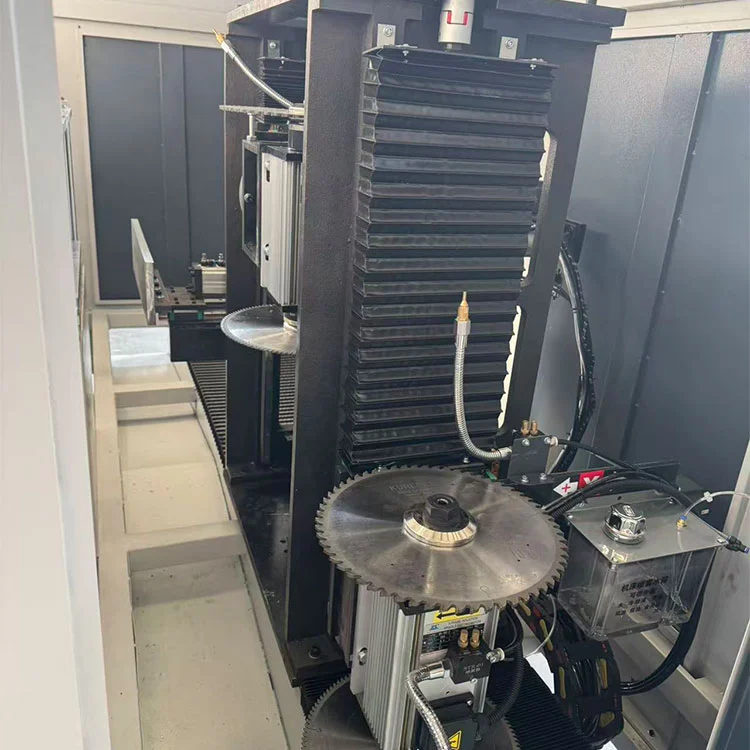

• Spindle berkembar (2×3kW):Setiap motor gelendong menghantar 3kW pada 2800rpm dan menerima pemotong pengilangan dari φ230mm hingga φ350mm. Satu gelendong dikonfigurasikan untuk putaran mengikut arah jam, satu lagi untuk melawan arah jam, membolehkan pemotongan dua arah tanpa mengubah kedudukan.

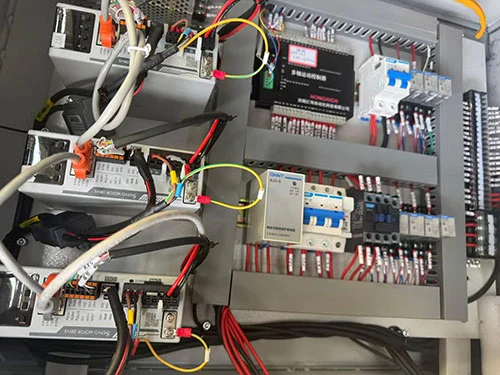

• Sistem CNC paksi 4+2:Pengawal CNC (ESTUN atau Schneider) menyelaraskan empat paksi servo linear (suapan profil dan kedudukan alat) dan dua paksi berputar (pensuisan sudut gelendong). Program boleh dimuatkan melalui USB, skrin sentuh atau pengimbas kod QR pilihan.
• Asas besi tuang dan panduan linear:Katil besi tuang yang berat menyediakan asas yang stabil. Rel panduan linear dan skru bola ketepatan memastikan pergerakan paksi yang licin dan tepat dengan tindak balas yang minimum.
• Pengapit pneumatik dengan perlindungan getah:Pengapit memegang profil dengan selamat semasa mengisar. Permukaan sentuhan dipasang dengan pad getah untuk mengelakkan calar permukaan dan ubah bentuk aluminium.
• Port pengekstrakan habuk:Titik sambungan untuk sistem pengekstrakan habuk membantu memastikan kawasan kerja bersih daripada serpihan aluminium semasa operasi berterusan.

Spesifikasi Teknikal

• Bekalan Kuasa: 380V / 50Hz / 3Ph
• Jumlah Kuasa: 8.8 kW (motor gelendong 2 × 3 kW + pemacu servo)
• Kelajuan Spindle: 2800 rpm
• Diameter Pemotong Pengilangan: φ230--φ350 mm (boleh disesuaikan)
• Tekanan Udara Bekerja: 0.5--0.8 MPa
• Kedalaman Pengilangan Maks: 80 mm
• Saiz Profil Maks: Lebar ≤120 mm, Tinggi ≤150 mm
• Dimensi Mesin: 1700 × 800 × 1500 mm
• Berat: ≈ 450 kg

Kilang & Selepas Jualan

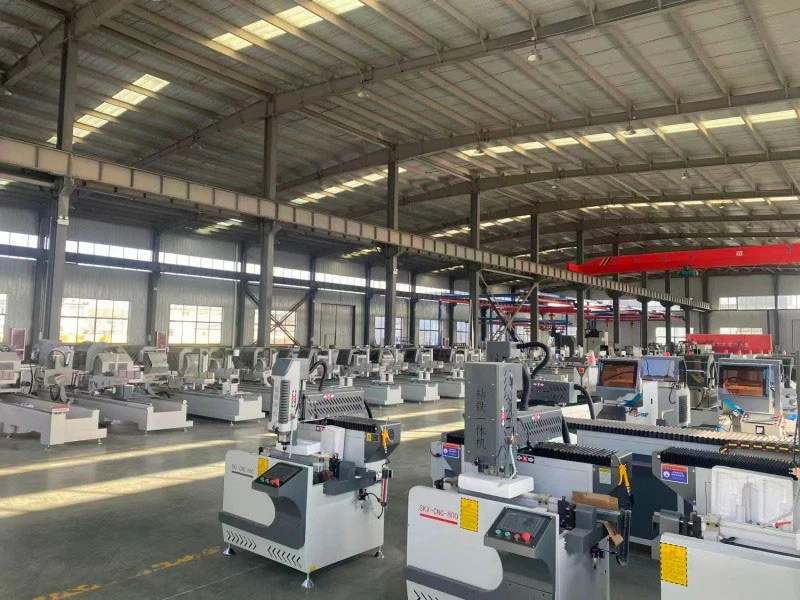

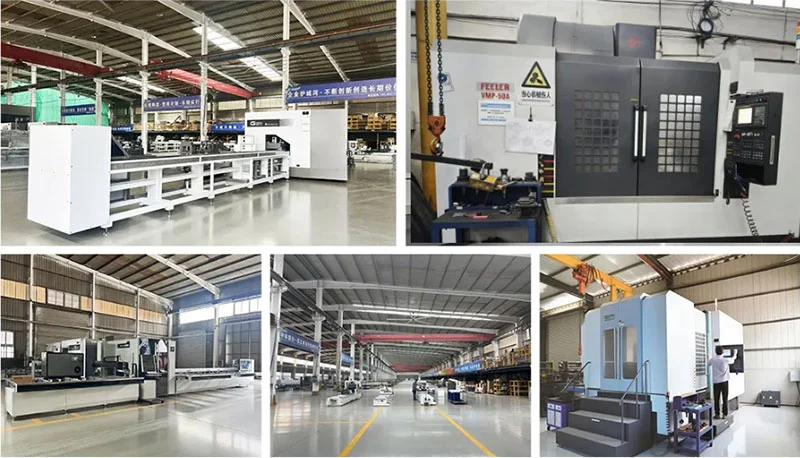

Mesin Lebulang telah mengendalikan tapak pengeluaran Jinan sejak 1996, pembuatan tingkap, pintu dan mesin pemprosesan profil. TheDwi Potong 4+2 Axis End Miller Barisan Pengeluaran Aluminium Thermal Breakdihantar terus dari kilang dengan sijil CE dan ISO. Waranti struktur satu tahun adalah standard. Panduan pemasangan jauh, media latihan dan sokongan dalam talian disertakan secara percuma. Bahan habis pakai — pemotong, rahang, anjing laut — disimpan dalam stok. Pentauliahan di tapak boleh diaturkan.

Soalan Lazim

S: Bolehkah peralatan anda mengendalikan kedua-dua profil tingkap/pintu dan profil dinding tirai aluminium?

A: Ya. Kilang kami menghasilkan mesin pintar untuk fabrikasi pintu, tingkap dan dinding tirai. Sebagai contoh, stesen kerja G20/G50 mengendalikan pemesinan proses penuh, manakala gergaji jenama Lebulang kami memotong profil pada sudut dari 45° hingga 135°. Kami mengesyorkan peralatan berdasarkan keperluan pengeluaran khusus anda.

S: Adakah kompleks operasi? Adakah saya memerlukan ramai pekerja mahir?

J: Kami mereka bentuk mesin untuk dikendalikan dengan latihan yang minimum. Sistem CNC menyimpan program pratetap, dan antara muka menggunakan menu mudah. Tiada pengetahuan pengaturcaraan lanjutan diperlukan. Kami menyediakan bahan latihan percuma, panduan jauh dan video pemasangan untuk membantu kakitangan anda menjadi mahir dengan cepat.

S: Bagaimana pula dengan ketepatan pemprosesan dan kestabilan jangka panjang?

J: Kami menggunakan badan mesin besi tuang, rel pemandu linear, dan pemacu skru bebola dengan motor servo. Komponen teras diperoleh daripada pembekal yang diiktiraf di peringkat antarabangsa. Alat berujung berlian dan sistem pelinciran automatik membantu mengekalkan kualiti pemotongan dan memanjangkan hayat komponen, menyokong ketepatan yang konsisten dari semasa ke semasa.

S: Apakah perkhidmatan selepas jualan yang anda sediakan?

J: Kami menawarkan sokongan dalam talian 24 jam, waranti satu tahun dan perkhidmatan penyelenggaraan sepanjang hayat. Penyelesaian masalah jauh melalui panggilan video tersedia. Sekiranya lawatan di tapak diperlukan, kami boleh mengaturkannya dengan kos tambahan. Alat ganti disimpan dalam stok dan boleh dihantar dengan cepat.
