Mesin Pengepit Sudut Empat Kepala CNC

Ciri Teras

• Kelim serentak empat kepala:TheMesin Pengepit Sudut Empat Kepala CNCmelengkapkan keempat-empat penjuru bingkai dalam satu kitaran menekan. Ini mengurangkan masa pengendalian berbanding dengan alternatif satu kepala atau dua kepala, di mana bingkai mesti diletakkan semula dan diapit semula untuk setiap pasangan sudut.
• Kedudukan servo CNC:Setiap kepala pengelim diletakkan oleh motor servo yang memacu skru bola. Operator memilih saiz bingkai pada skrin sentuh, dan kepala bergerak secara automatik ke kedudukan yang diperlukan. Sistem yang sama menyimpan berbilang resipi bingkai. Ketepatan kedudukan ulangan ditentukan pada ±0.1 mm, dengan ralat pepenjuru biasanya dalam 1 mm dan ralat jahitan di bawah 0.15 mm di bawah profil yang disediakan dengan betul.
• Julat saiz bingkai:Mesin ini mengendalikan bingkai daripada 550 × 550 mm sehingga 1800 mm tinggi dan 3000 mm lebar, meliputi sebahagian besar dimensi bingkai tingkap dan pintu aluminium yang terdapat dalam pengeluaran kediaman dan komersial.
• Sistem pengelim hidraulik:Setiap kepala digerakkan oleh silinder hidraulik dengan tekanan minyak berkadar 15 MPa dan jumlah daya pengeliman 48 kN. Litar hidraulik menggunakan urutan tekanan tinggi-rendah dua peringkat: lejang pendekatan pantas mengurangkan masa kitaran, manakala pegangan tekanan tinggi pada penghujung lejang memastikan sambungan sudut yang ketat.
• Pengapit bergerak pneumatik:Unit pengapit bergerak ke hadapan secara automatik untuk memuatkan bingkai dan menarik balik selepas mengelim untuk memunggah. Daya pengapit digunakan dari dua arah untuk menahan profil dalam kedudukan dan mengurangkan risiko ubah bentuk semasa strok menekan.

Spesifikasi Teknikal

Bagaimana Ia Berfungsi

TheMesin Pengepit Sudut Empat Kepala CNCberoperasi dalam urutan yang bermula dengan kemasukan dimensi bingkai pada skrin sentuh. Empat kepala pengelim, masing-masing dipasang pada paksi skru bola yang dipacu servo, bergerak secara automatik ke kedudukan yang diprogramkan. Operator meletakkan profil aluminium yang dipotong dan disediakan ke dalam lekapan pengapit. Pengapit pneumatik terlibat untuk menahan profil pada tempatnya, menggunakan tekanan dari kedua-dua arah menegak dan mendatar. Setelah diapit, litar hidraulik diaktifkan dalam dua peringkat: pendahuluan pantas tekanan rendah menggerakkan alat pengelim bersentuhan dengan sudut profil, dan penahan tekanan tinggi menggunakan daya pengelim 48 kN penuh untuk melengkapkan sambungan sudut. Selepas masa penahanan, pengapit dilepaskan, alat pengelim ditarik balik, dan bingkai siap boleh dikeluarkan. Keempat-empat sudut disiapkan dalam satu kitaran, jadi bingkai tidak perlu diubah kedudukannya.

Komponen Utama

• Motor servo dan skru bola:Setiap satu daripada empat kepala diletakkan secara berasingan oleh motor servo AC yang digabungkan dengan skru bola ketepatan. Susunan ini memberikan kebolehulangan ±0.1 mm dan membolehkan kepala diletakkan semula untuk saiz bingkai yang berbeza tanpa pelarasan manual.
• Unit kuasa hidraulik:Tangki 60 liter membekalkan minyak kepada empat silinder hidraulik melalui manifold dengan injap kawalan tekanan. Urutan dua peringkat tekanan tinggi-rendah diuruskan oleh PLC melalui injap solenoid.

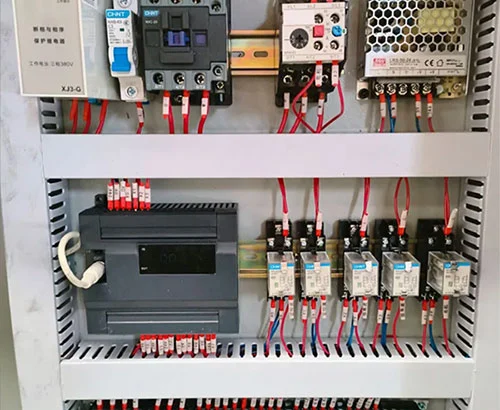

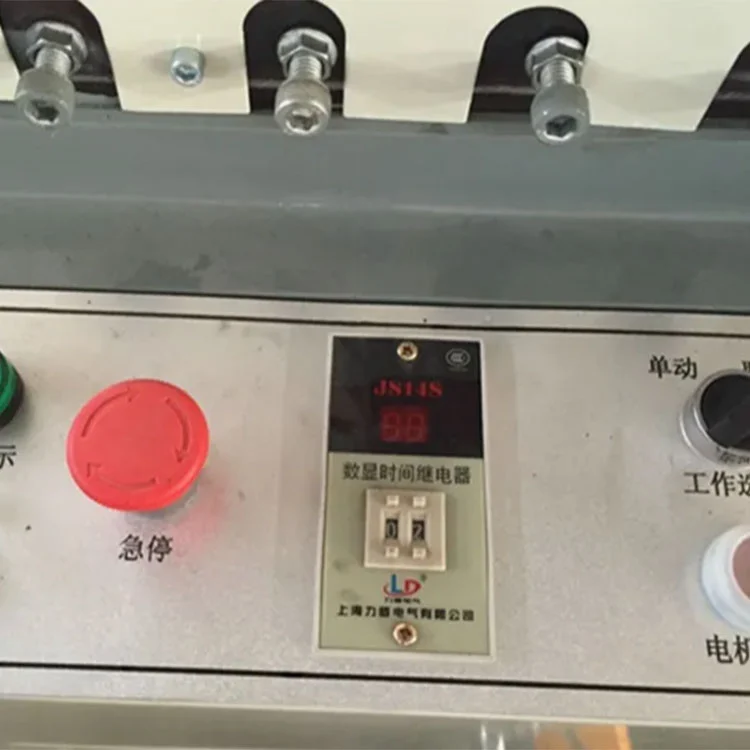

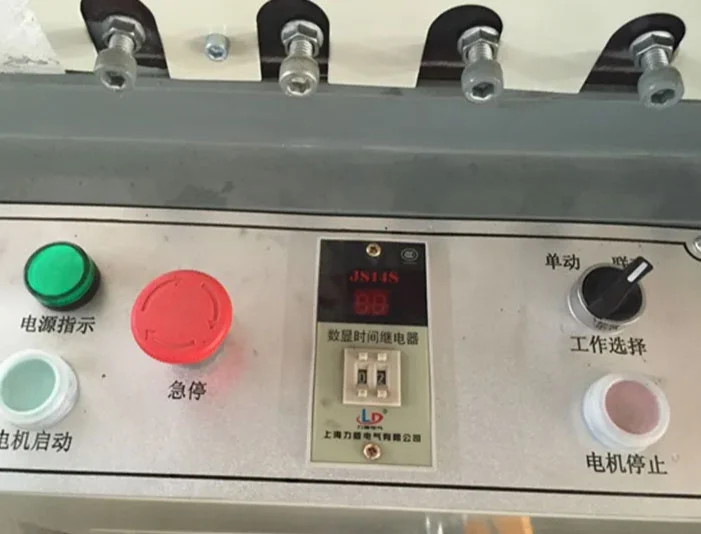

• Skrin sentuh dan PLC:Skrin sentuh industri memaparkan tetapan saiz bingkai, atur cara yang disimpan, kaunter pengeluaran dan mesej penggera. Resipi parameter untuk dimensi bingkai yang biasa dihasilkan boleh disimpan dan dipanggil semula.

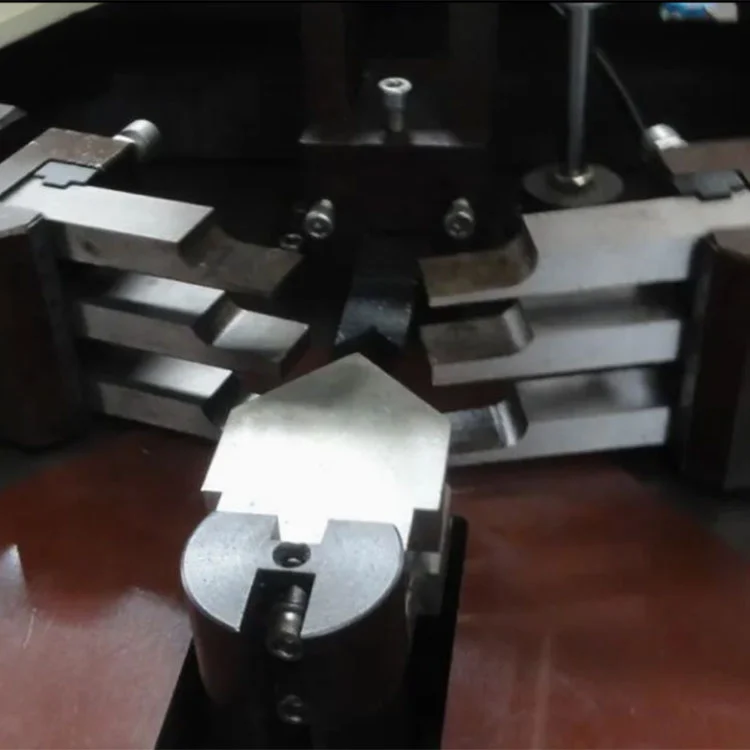

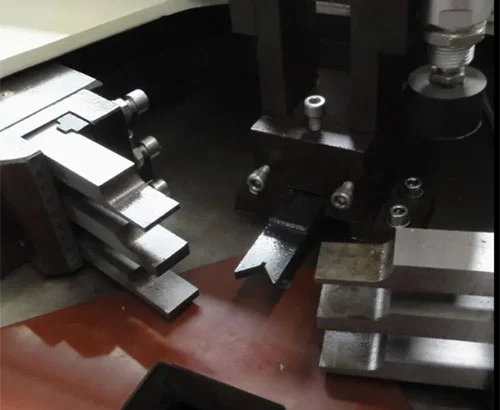

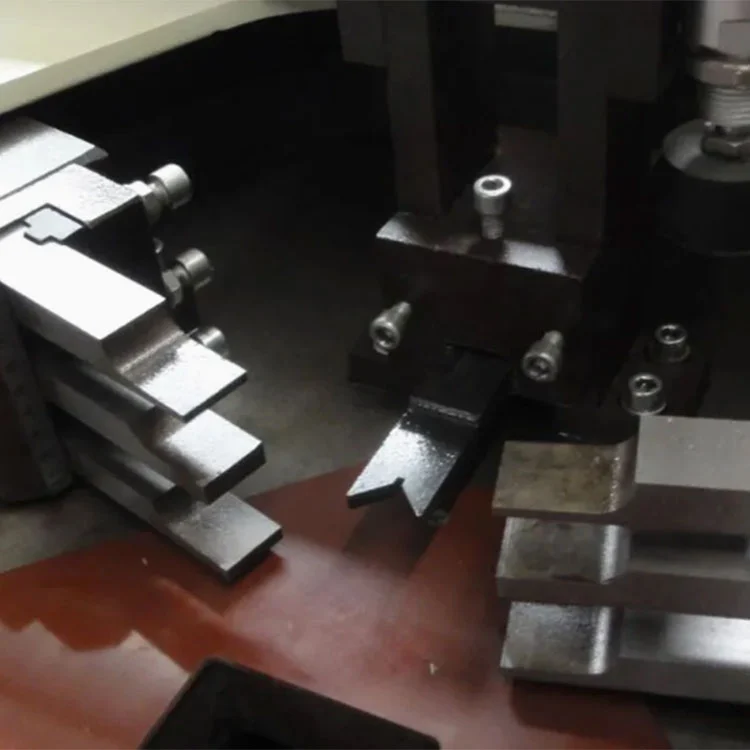

• Alat pengelim:Pisau pengelim keluli yang dikeraskan dimesin untuk dipadankan dengan geometri profil. Set perkakas boleh ditukar untuk keratan rentas profil yang berbeza. Pisau boleh laras untuk kedalaman dan penjajaran.

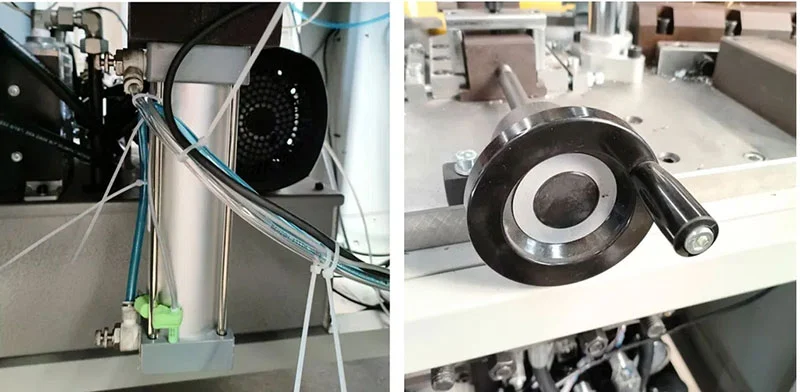

• Sistem pengapit pneumatik:Pengapit bergerak ke hadapan dan tarik balik pada panduan linear. Daya pengapit dibekalkan oleh silinder pneumatik dengan tekanan yang dikawal pada 0.5–0.8 MPa. Reka bentuk pengapit dwi-arah menggunakan daya dari dua sisi untuk menstabilkan profil semasa pengeliman.
• Rangka mesin:Struktur keluli yang dikimpal menyokong empat kepala bergerak dan meja kerja pusat tetap. Bingkai direka untuk menahan daya tindak balas yang dijana semasa pengeliman dan mengekalkan penjajaran kepala dari semasa ke semasa.

Senario Aplikasi

Pembuatan Tingkap Aluminium

Pengeliman bingkai tingkap bertebat, gelongsor dan pecah haba.

Pengeluaran Pintu Aluminium

Pemasangan sudut pintu masuk, pintu balkoni, pintu aluminium kalis api dan bingkai pintu aluminium dalaman.

Dinding Tirai dan Profil Bangunan

Pengeliman sudut 90° bagi profil aluminium mullion, transom dan fasad.

Pengeluaran Volume Tinggi

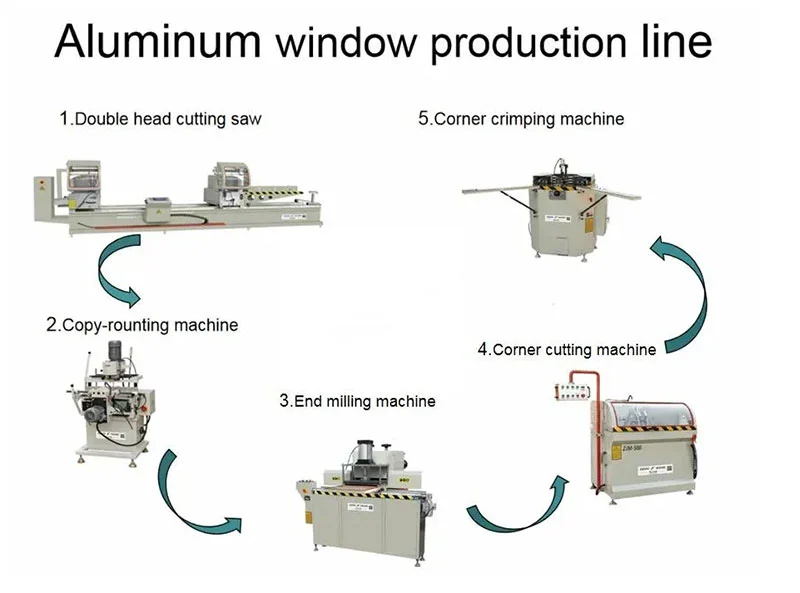

Digunakan di kilang pintu dan tingkap aluminium sederhana dan besar di mana melengkapkan empat penjuru dalam satu kitaran mengurangkan masa pemprosesan setiap bingkai dan menyokong output harian yang lebih tinggi.

Pengeluar & Waranti

Shandong Lebulang Precision Machinery Co., Ltd., yang beroperasi sebagai Lebulang Machine, telah mengeluarkan aluminium dan PVC tingkap dan peralatan pemprosesan pintu di kemudahan Jinan sejak 1996. Syarikat itu menguruskan R&D, pemesinan, pemasangan, ujian dan jualan dalaman. TheMesin Pengepit Sudut Empat Kepala CNCdibina di bawah sistem bersepadu ini dan dibekalkan terus kilang dengan pensijilan CE dan ISO 9001. Waranti satu tahun meliputi struktur utama. Sokongan teknikal jauh, termasuk diagnosis video dan panduan operasi, disertakan. Alat ganti seperti pisau pengelim, pengedap dan elemen penapis disediakan dan boleh dipesan secara berasingan. Pemasangan dan pentauliahan di tapak boleh diaturkan dengan kos tambahan.

Soalan Lazim

S1: Apakah maksud CLM4S?

A: Mesin Sudut CNC Servo 4-kepala. "4" merujuk kepada empat kepala pengelim bebas.

S2: Apakah saiz bingkai maksimum yang boleh dikendalikan oleh mesin?

J: Konfigurasi standard mengendalikan bingkai sehingga 1800 mm tinggi dengan 3000 mm lebar. Saiz bukan standard boleh dibincangkan semasa pesanan.

S3: Adakah mesin sukar dikendalikan untuk pekerja baru?

J: Operasi adalah melalui skrin sentuh dengan atur cara bingkai yang disimpan. Manual bahasa Inggeris dan latihan video disediakan. Kebanyakan pengendali mempelajari rutin harian dalam masa satu hingga dua hari bekerja.

S4: Apakah jenis pembayaran dan syarat penghantaran yang tersedia?

J: Pembayaran boleh dibuat melalui T/T atau L/C dalam mata wang utama termasuk USD, EUR dan GBP. Syarat penghantaran standard ialah FOB Qingdao atau Jinan. CFR, CIF dan EXW juga diterima bergantung pada destinasi penghantaran.

S5: Bolehkah alat pengelim disesuaikan untuk profil tertentu?

J: Ya, pisau pengelim boleh dimesin untuk dipadankan dengan keratan rentas profil pelanggan. Sampel profil atau lukisan diperlukan semasa proses pesanan untuk menghasilkan set alatan yang betul.
