100mm*3500mm Mesin Gabungan Sudut Pintu Jendela Aluminium Dua Kepala

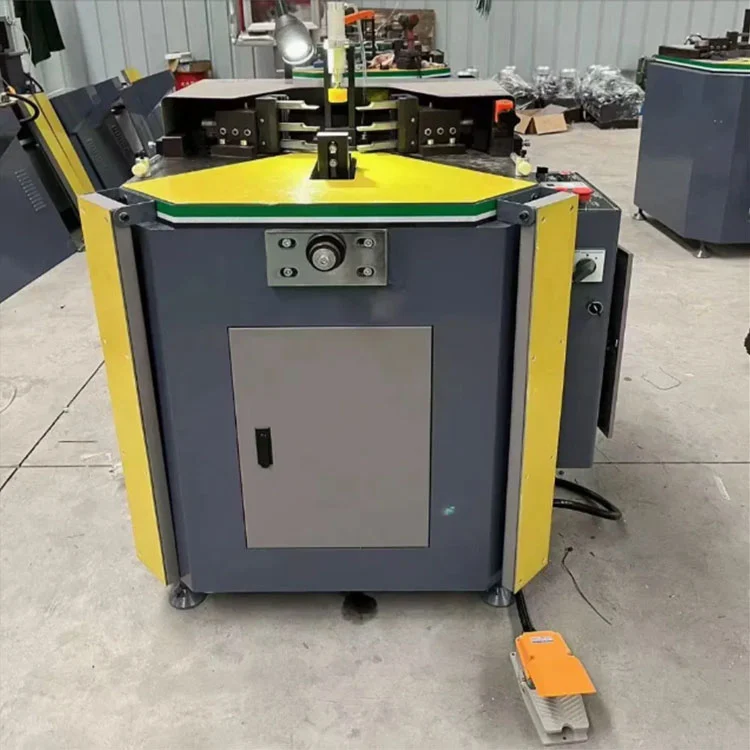

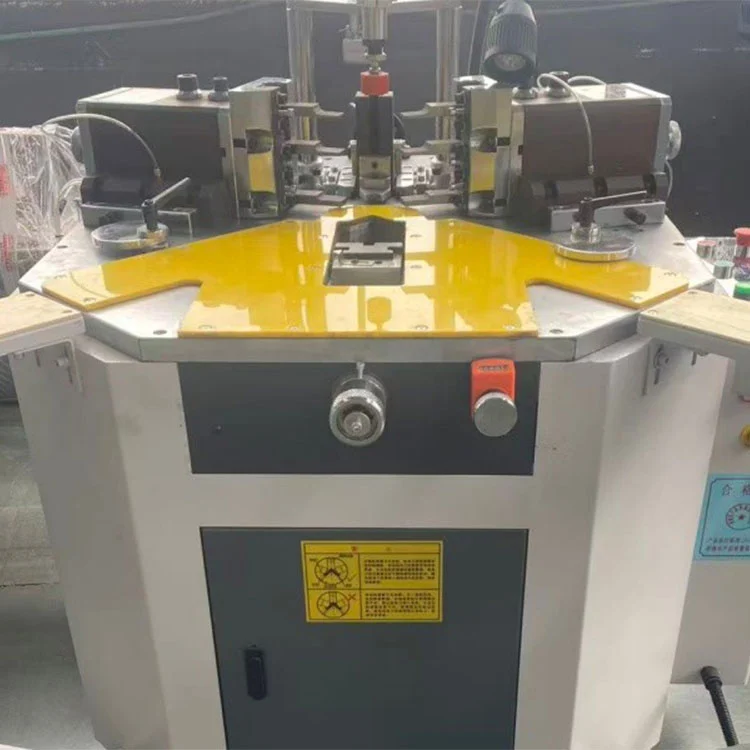

Jenama Lebulang 100mm*3500mm Mesin Penggabung Sudut Pintu Aluminium Dua Kepala (juga dikenali sebagai mesin pengelim sudut dua kepala) ialah unit hidraulik separa automatik yang direka untuk pengeliman sudut 90° profil aluminium dalam pengeluaran tingkap dan pintu. Ia menamatkan dua penjuru dalam satu kitaran, menyokong lebar profil sehingga 100mm dan panjang bingkai maksimum 3500mm, sesuai untuk pembuatan kumpulan sederhana hingga besar bingkai aluminium berkekuatan tinggi. Kilang kami berada di China.
Direka bentuk untuk pengeliman sudut 90° bingkai tingkap dan pintu aluminium, unit hidraulik dua kepala ini melengkapkan dua sudut dalam satu kitaran. Kapasiti lebar profil mencapai 100 mm, dan panjang bingkai maksimum yang ditampung ialah 3500 mm. Saiz bingkai minimum ialah 450 × 450 mm, meliputi pemasangan standard dan sederhana besar.
Sistem hidraulik memberikan tekanan berkadar antara 15 dan 18 MPa, menghasilkan daya pengeliman yang konsisten untuk sambungan sudut yang ketat dan bebas celah. Dua kepala beroperasi secara serentak, yang mengurangkan masa kitaran berbanding dengan alternatif satu kepala. Pengapit pneumatik terlibat sebelum pengeliman bermula, menggunakan pra-tegangan yang menahan profil pada tempatnya dan membantu mengelakkan herotan semasa proses penyambungan.

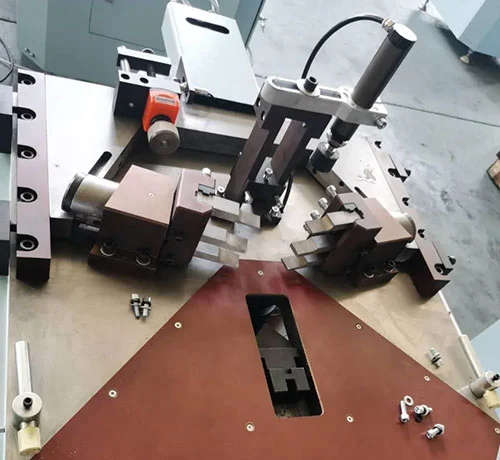

Pelarasan kedudukan dan perkakas adalah mekanikal. Blok pengesan dalam dan luar beralih secara menegak, dan pisau pengelim boleh diubah kedudukan depan ke belakang serta kiri ke kanan. Pelbagai pergerakan ini membolehkan mesin menyesuaikan diri dengan keratan rentas profil yang berbeza tanpa memerlukan perkakas khusus untuk setiap bentuk. Panduan linear membawa pemasangan bergerak, mengekalkan ketepatan gabungan sudut dalam ±0.1 mm dan ralat jahitan di bawah 0.15 mm.
Unit ini berjalan pada bekalan tiga fasa 380V dan mengeluarkan kuasa 1.5 kW. Tangki minyak hidraulik 20L menyokong litar pengelim, dan tekanan udara kerja kekal antara 0.5 dan 0.8 MPa. Kegunaan biasa termasuk tingkap tingkap, gelongsor dan pecah terma, pemasangan panel pintu aluminium dan penyambung 90° mullion atau transom dalam fabrikasi dinding tirai. Jejak mesin berukuran 1200 × 1100 × 1300 mm.
Mesin LBL, yang telah mengeluarkan peralatan pemprosesan profil aluminium di kilangnya di China selama hampir 30 tahun, membekalkan mesin penggabung sudut ini dengan pensijilan CE. Konfigurasi OEM tersuai tersedia, dan peralatan disediakan secara terus dari kilang. Reka bentuk dibina untuk penyelenggaraan harian yang mudah, dan panduan pemasangan jauh disertakan tanpa caj tambahan.
100mm*3500mm Mesin Gabungan Sudut Pintu Jendela Aluminium Dua Kepala
- Pengeliman Serentak Dua KepalaPenyelesaian satu pukulandua bucu 90°; 2× kecekapan vs mesin satu kepala, sesuai untuk pengeluaran besar-besaran.
- ✅ 100mm×3500mm Kapasiti BesarLebar profil maks100mm, panjang bingkai maks3500mm; saiz bingkai min450×450mm, sesuai dengan bingkai aluminium standard & bersaiz besar.
- ✅ Sistem Hidraulik Tugas BeratTekanan terkadar15--18MPa, daya pengeliman yang kuat memastikan sambungan sudut yang tegar dan bebas celah.

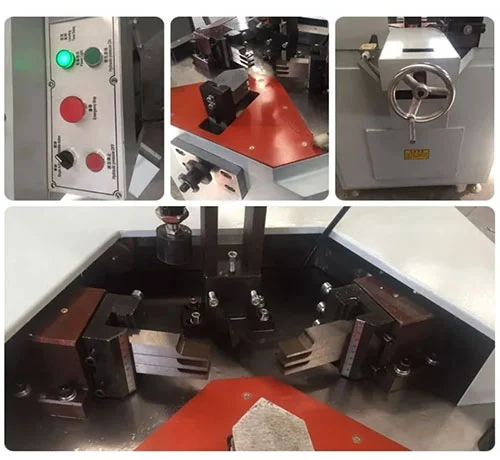

- ✅ Kedudukan Boleh Laras KetepatanBlok kedudukan dalaman/luaratas/bawah boleh laras; pisau kelimdepan/belakang, kiri/kanan boleh larasuntuk pelbagai bahagian profil.
- ✅ Pengapit Pneumatik & Pra-KeteganganPengapit automatik dengan pra-tegangan menghalang ubah bentuk profil; memastikan sudut 90° yang tepat dan jahitan yang ketat.
- ✅ Panduan Linear Ketepatan TinggiPergerakan licin dan stabil; sudut menggabungkan ketepatan±0.1mm, ketepatan pepenjuru yang konsisten.

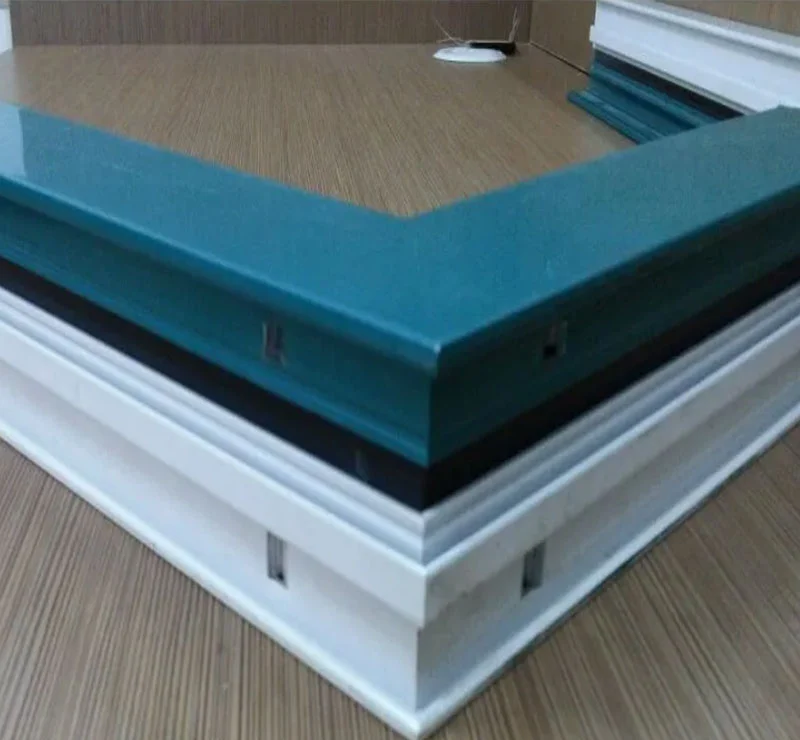

100mm*3500mm Mesin Penggabung Sudut Pintu Aluminium Dua Kepala, Sampel kerja Mesin Penggabung Sudut Mesin Tingkap untuk Pintu Tingkap Aluminium
Spesifikasi Teknikal
| Voltan | 380V/50HZ |
| kuasa | 1.5KW |
| Kapasiti Tangki Minyak | 20L |
| Lebar Profil | 90mm |
| Tekanan Minyak Ternilai | 15Mpa |
| Tekanan Udara | 0.5-0.8Mpa |
| Kesilapan Jahitan | <0.15mm |
| Dimensi | 1200x1100x1300mm |
Senario Aplikasi
Pembuatan Tingkap Aluminium
Kelim sudut bingkai tingkap, gelongsor dan pecah haba.
Pengeluaran Pintu Aluminium
Pintu masuk, balkoni dan pemasangan bingkai pintu aluminium kalis api.
Profil Dinding & Fasad Tirai
Mullion, transom, dan panel luar gabungan sudut 90°.
Kilang Sederhana & Besar
Kos efektif untuk pengeluaran besar-besaran dengan permintaan keluaran yang tinggi.
Soalan Lazim
S: Bolehkah peralatan Zhonglin CNC memenuhi pelbagai keperluan (mis., bingkai pintu/tingkap & profil dinding tirai aluminium)?
A: Ya. Kami menawarkan pintu/tingkap pintar, dinding tirai aluminium/peralatan aluminium industri dan penyelesaian tersuai. Stesen kerja G20/G50 mengendalikan proses penuh pintu/tingkap; Profil dinding tirai gergaji ZLSJ-HCNC (45°-135°). Kami memadankan peralatan dengan proses anda.
S: Risau tentang operasi yang kompleks & memerlukan ramai pekerja mahir selepas pembelian? Apakah penyelesaian Jinan?
J: pengilang kami ambang rendah melalui reka bentuk dan perkhidmatan. Peralatan mempunyai "operasi kalis bodoh" (identiti data automatik, tiada pengaturcaraan yang kompleks). Kami menyediakan latihan percuma, bimbingan pemasangan dan perkhidmatan jauh untuk mengurangkan pergantungan kepada pekerja mahir.
S: Bagaimana pula dengan ketepatan dan kestabilan pemprosesan peralatan anda (penting untuk kualiti & kecekapan produk kami)?
J: Kami mengikuti "Ketepatan, Kebolehpercayaan, Profesionalisme". Perkakasan: 100+ mesin mewah (cth., pusat pemesinan) & bahagian teras jenama terkenal (HIWIN, Schnider); sesetengah peralatan mempunyai kedudukan ulangan ±0.02mm, pemotongan ±0.1mm, ketepatan pengilangan ±0.05mm. Proses: alat berlian, sistem servo, struktur tuangan & pelarasan kuasa laser automatik. Semua mengelakkan kerja semula, memastikan kualiti yang stabil & meningkatkan kecekapan.
