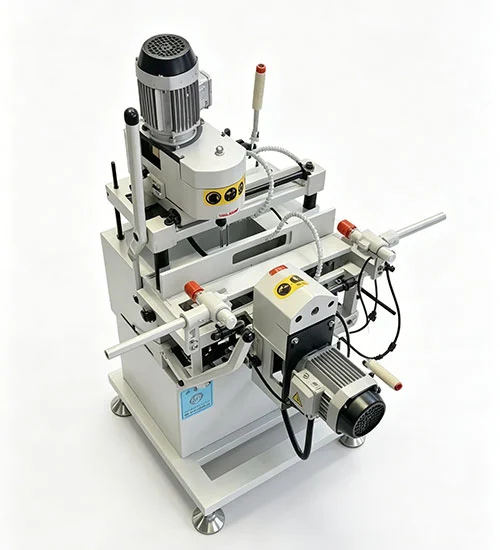

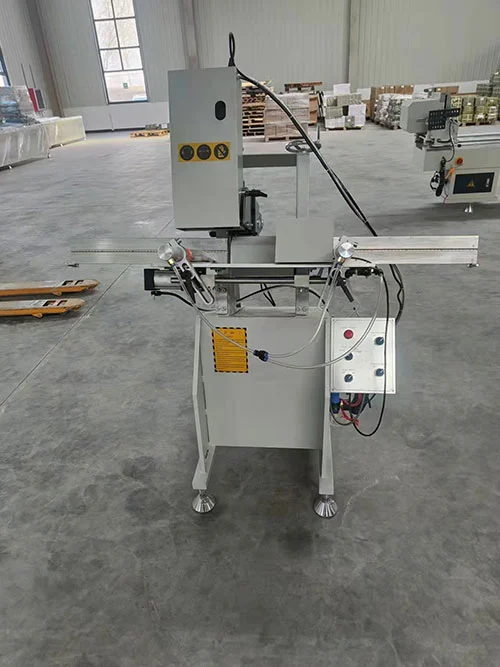

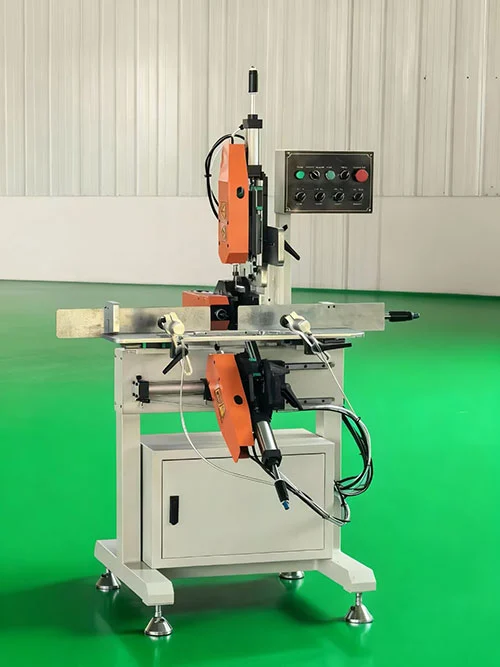

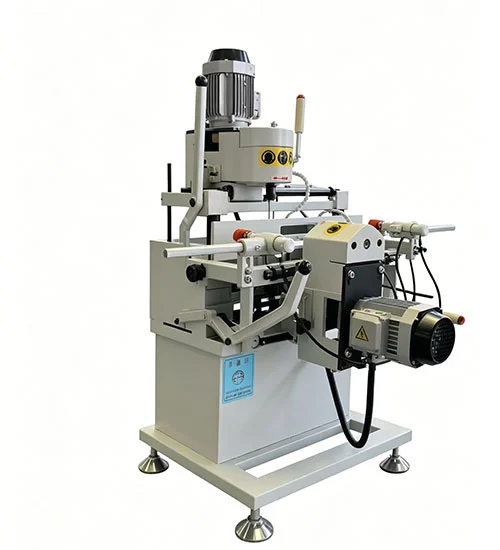

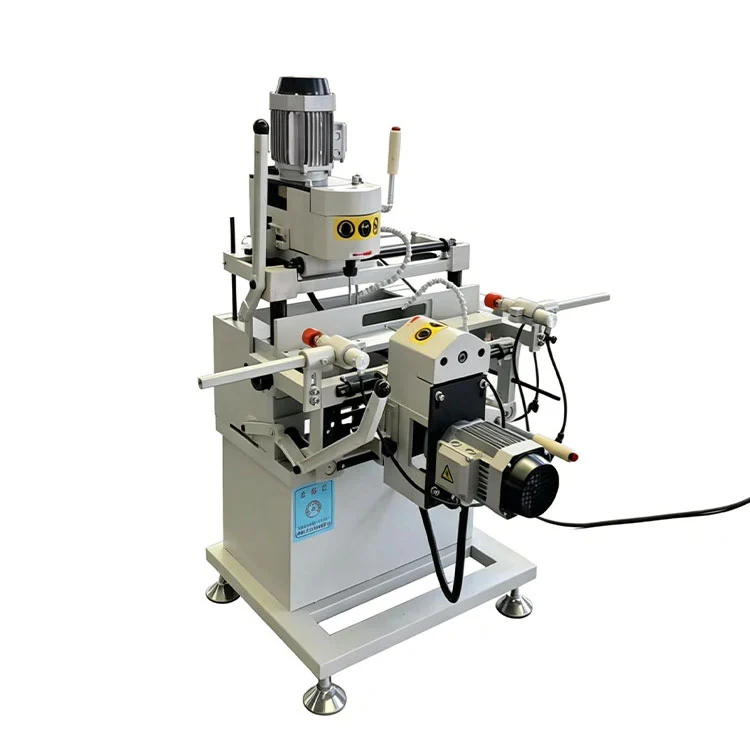

Mesin Pengilangan Slot Air Tingkap PVC UPVC

• Mesin Pengilangan Slot Air Tingkap PVC UPVCmenyediakan keupayaan pengilangan tiga paksi: pemotongan menegak, mendatar dan bersudut pada stesen yang sama.
• Ia dibina untuk mengisar slot saliran air dan lubang keseimbangan tekanan udara dalam profil tingkap dan pintu PVC.
• Kepala bawah menukar dan mengetatkan alat dalam satu tindakan pengapit, jadi pemprosesan slot padaMesin Pengilangan Slot Air Tingkap PVC UPVCselesai tanpa perubahan alat manual perantaraan.
• Meja kerja pengilangan bergerak di sepanjang panduan linear segi empat tepat, mengekalkan gerakan garis lurus semasa pemotongan.
• Kepala pengilangan serong membenarkan pelarasan sudut dan automatik atas/bawah serta pergerakan kiri/kanan. Ini membolehkan pengilangan slot air 45° sambil mengekalkan simetri slot kiri-kanan.
• Motor gelendong berkelajuan tinggi dipasang untuk pengilangan yang stabil pada kelajuan pemotongan yang diperlukan.

Spesifikasi Teknikal

Skop Permohonan

iniMesin Pengilangan Slot Air Tingkap PVC UPVCdigunakan pada talian pengeluaran tingkap dan pintu UPVC dan PVC. Aplikasi biasa termasuk slot saliran pengilangan di dasar tingkap dan bingkai tingkap gelongsor, memotong lubang penyamaan tekanan udara dalam transom dan mullion, dan menghasilkan slot bersudut di mana diperlukan oleh reka bentuk profil. Mesin ini mengendalikan kedua-dua profil putih standard dan bahagian berwarna atau berlamina, dengan susun atur kepala tiga paksi meliputi kebanyakan konfigurasi slot yang terdapat dalam fabrikasi tingkap kediaman dan komersial ringan.

Komponen Utama

• Tiga motor gelendong (0.75 kW setiap satu):Sediakan pemacu bebas untuk tiga kepala pengilangan, beroperasi pada kelajuan sehingga 24,000 r/min untuk tepi slot bersih pada bahan UPVC.
• Sistem panduan linear segi empat tepat:Menyokong meja kerja bergerak semasa strok pengilangan, membantu mengekalkan kelurusan slot dan kedudukan boleh berulang merentas kelompok.
• Pengapit alat pneumatik pada kepala bawah:Pemotong ditukar dan diketatkan dalam satu tindakan, mengurangkan masa terbiar dan menghapuskan rutin pengetatan alat manual.
• Kepala serong boleh laras (kepala No. 3):Sudut pengilangan boleh ditetapkan secara manual dengan pemegang pengunci, meliputi 45° dan sudut lain sambil mengekalkan simetri slot kiri-kanan yang konsisten.
• Panel kawalan dan pendawaian:Operasi butang tekan dengan hentian kecemasan khusus. Komponen elektrik ditempatkan dalam kepungan yang dilindungi habuk, dan litar pneumatik termasuk unit pengatur-penapis-pelincir untuk mengekalkan tekanan pengapit yang stabil.
• Bingkai dan pelindung:Tapak keluli yang dikimpal menyediakan struktur yang tegar. Pengadang keselamatan lutsinar meliputi kawasan pengilangan dan saling berkunci dengan litar mula gelendong.

Fungsi Mesin

• Perubahan alat automatik dan kitaran slot:Kepala bawah melakukan pengapit dan pelepasan alat dalam satu tindakan, menyelesaikan pengilangan slot tanpa alat semula manual.
• Keupayaan slot air dan lubang imbangan:Mengendalikan slot saliran dan lubang penyamaan tekanan udara pada profil UPVC dan PVC.
• Gerakan berpandu:Panduan linear segi empat tepat menyokong meja kerja bergerak, menyumbang kepada laluan pengilangan yang lurus dan boleh berulang.
• Kawalan terus terang:Operasi butang tekan dengan fungsi yang dilabel dengan jelas; operator dengan latihan asas kilang boleh menguruskan mesin selepas tempoh persediaan yang singkat.
• Jejak padat:Dimensi 1150 × 1100 × 1700 mm sesuai dengan garisan fabrikasi tingkap standard.

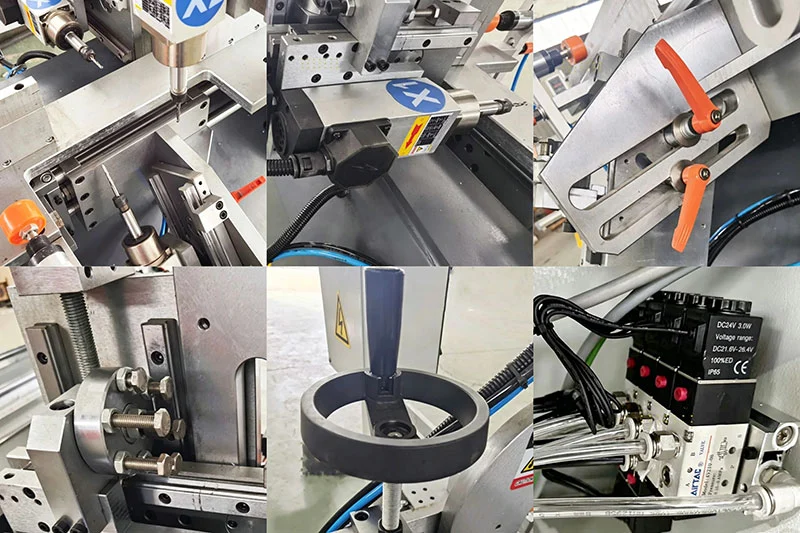

Butiran Produk

• Tiga kepala pengilangan— dikonfigurasikan untuk pemesinan slot air dan lubang udara pada profil tingkap dan pintu UPVC.
• Motor gelendong berkelajuan tinggi— kelajuan putaran maksimum sehingga 24,000 r/min untuk tepi slot yang bersih.
• No. 3 kepala (serong)— sudut pengilangan boleh ditetapkan secara manual untuk dipadankan dengan sudut slot yang diperlukan.
• Perhentian kedalaman laras pantas— mengurangkan masa persediaan apabila bertukar antara kelompok profil.
• Pelarasan ketinggian roda tangan— membolehkan pengendali memperhalusi kedudukan pemotong menegak tanpa alatan.
• Komponen pneumatik dan elektrik— diperoleh daripada pembekal yang diiktiraf di peringkat antarabangsa dan berwayar untuk memenuhi keperluan CE.

Pembungkusan & Penghantaran

setiap satuMesin Pengilangan Slot Air Tingkap PVC UPVCdibungkus dalam peti kayu eksport standard dengan pelapik busa dalaman dan pengikat keluli. Peti itu ditandakan dengan jelas dengan simbol pengendalian dan butiran penghantaran. Syarat penghantaran adalah FOB Jinan atau Qingdao, dengan penghantaran biasanya dalam masa 15–25 hari bekerja selepas pengesahan pesanan. Laporan ujian pra-penghantaran dan salinan digital sijil CE disediakan sebelum mesin meninggalkan kilang.

Soalan Lazim

S1: Apakah bahan yang boleh diproses oleh Mesin Pengilangan Slot Air Tingkap PVC UPVC ini?

A: Ia dibina untuk profil tingkap dan pintu UPVC dan PVC.

S2: Adakah mesin memerlukan pengendali mahir?

J: Kawalan adalah berdasarkan panel butang tekan mudah. Operator boleh mempelajari aliran kerja dengan cepat, dan arahan terperinci disediakan.

S3: Bolehkah mesin mengisar slot air 45°?

A: Ya. Kepala pengilangan serong menyokong pengilangan slot 45° dan mengekalkan simetri kiri-kanan pada profil.

S4: Adakah bekalan kuasa boleh disesuaikan?

A: Konfigurasi standard menggunakan 220V 50/60Hz. Voltan lain boleh diatur semasa membuat pesanan.

S5: Bagaimanakah perubahan alat automatik berfungsi?

J: Mekanisme kepala bawah menukar dan mengetatkan pemotong dalam satu gerakan, membolehkan slot disiapkan tanpa berhenti untuk pelarasan alat manual.

S6: Apakah julat panjang pengilangan?

A: Panjang pengilangan boleh laras dari 30 mm hingga 60 mm.

S7: Adakah mesin datang dengan perisian atau arahan?

J: Antara muka perisian Inggeris dan arahan operasi disertakan. Sistem boleh mengimport data lukisan daripada AutoCAD.

S8: Apakah saiz dan berat keseluruhan?

A: 1150 × 1100 × 1700 mm, berat kasar 200 kg.

S9: Adakah alat ganti tersedia?

A: Ya. Bahan guna habis seperti roda pemotong dan alat tetapan tersedia sebagai item pilihan, dan bahagian yang biasa haus boleh digantikan oleh pengguna.
