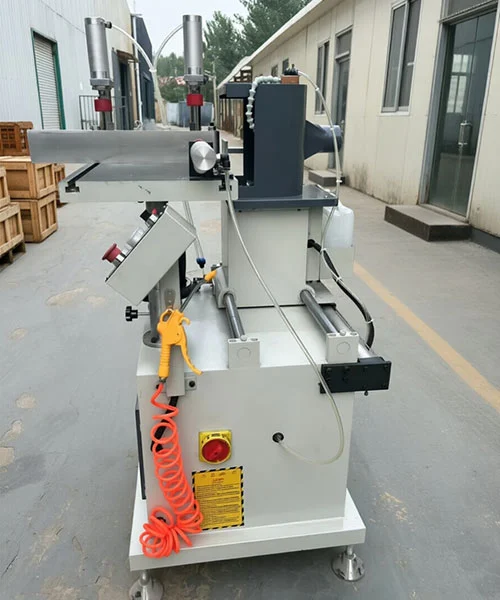

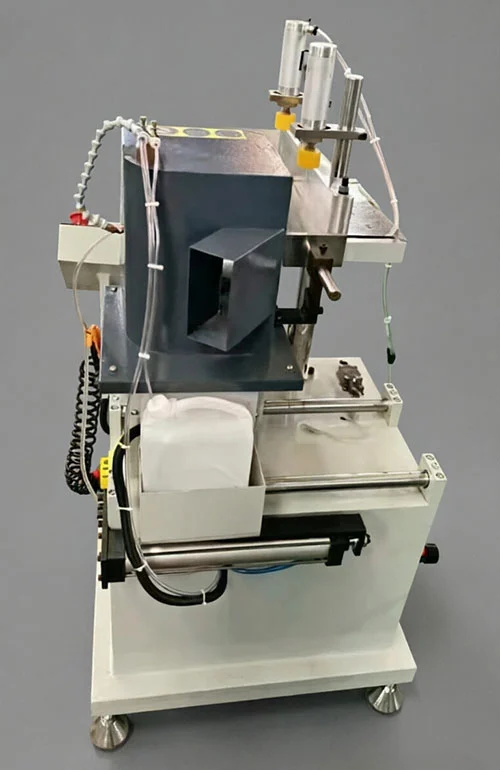

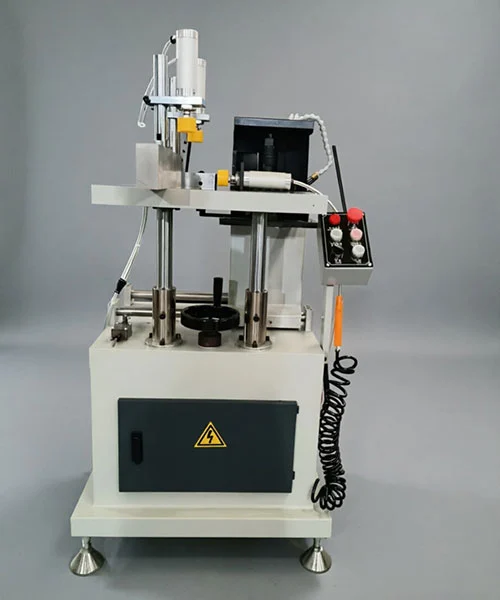

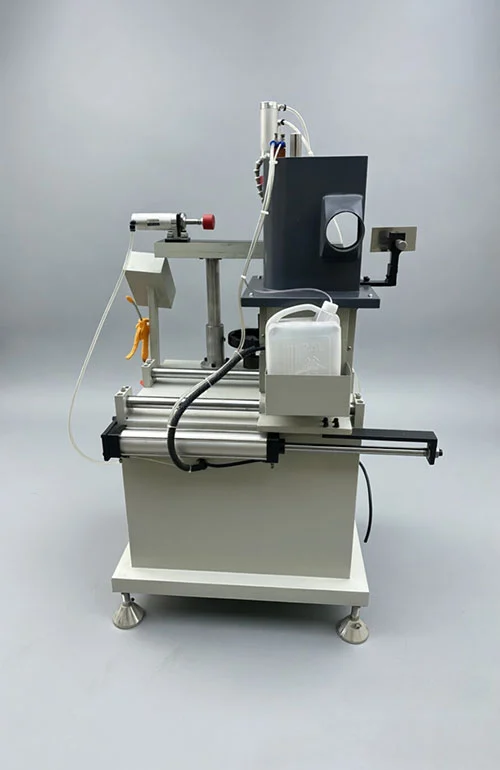

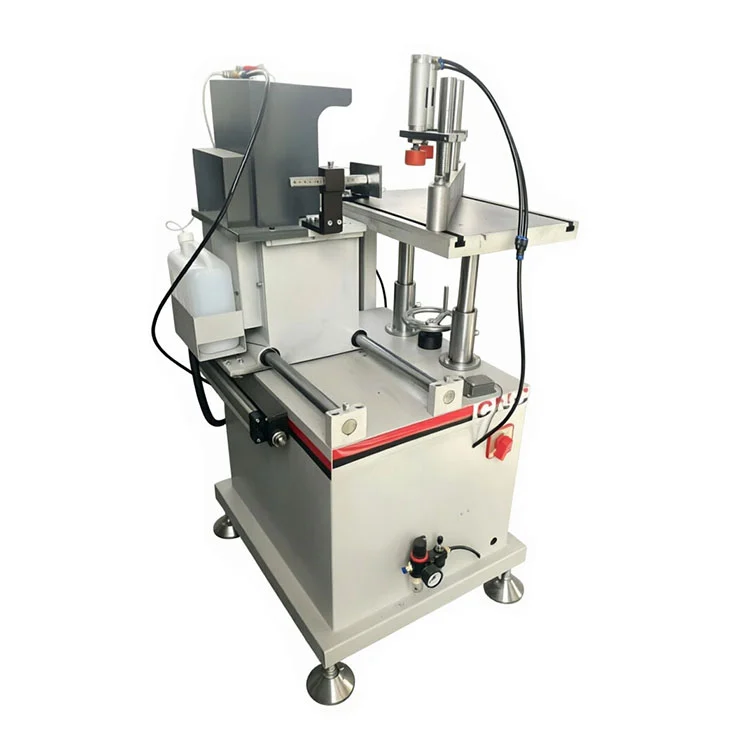

Mesin Pengilangan Akhir PVC untuk Profil Tetingkap

Ciri-ciri Utama

• Pembentukan akhir profil:TheMesin Pengilangan Akhir PVC untuk Profil Tetingkapmemuatkan muka langkah, alur segi empat tepat, tenon dan struktur serupa dengan menukar perkakas, yang diikat pada gelendong mendatar.
• Julat pengilangan bersudut:Plat kedudukan pada meja kerja boleh ditetapkan antara -55° dan +55°, membolehkan pemotongan serong pada hujung profil tanpa jig tersuai.
• Suapan galas linear:Mekanisme suapan alat berjalan pada pasangan gerakan galas linear, mengekalkan getaran rendah dan gerakan berulang semasa kitaran pengilangan.
• Kemasan permukaan akhir:Hujung yang diproses secara konsisten mencapai kekasaran Ra12.5 μm, yang mencukupi untuk pemasangan ketat transom dan bahagian bingkai.
• Pengapit pneumatik:Profil dipegang oleh pengapit kendalian udara semasa pemotongan, mengurangkan usaha operator sambil mengekalkan kedudukan bahan kerja.

Spesifikasi Teknikal

Skop Permohonan

iniMesin Pengilangan Akhir PVC untuk Profil Tetingkapdigunakan dalam pengeluaran tingkap PVC, tingkap komposit aluminium-plastik, dan bingkai tingkap aluminium pecah haba. Bahan kerja biasa termasuk transom tengah, profil bingkai pintu dan bahagian tersemperit lain yang memerlukan bentuk muka hujung, alur atau pemotongan duri sebelum pemasangan.

Komponen Utama

• gelendong pengilangan:Spindle mendatar menerima pemotong yang boleh ditukar ganti untuk kerja langkah, alur dan duri. Berjalan pada kelajuan yang sepadan dengan perkakas karbida untuk penyingkiran bahan bersih.
• Sistem panduan galas linear:Pengangkutan suapan bergerak pada galas linear tertutup, yang hanya memerlukan pelinciran berkala dan membantu mengekalkan geometri potongan yang konsisten dari semasa ke semasa.
• Unit pengapit pneumatik:Pengapit terlibat dengan bekalan udara 0.5–0.8 MPa. Rahang dibentuk untuk mengelakkan permukaan profil menandakan semasa kitaran pengilangan.
• Meja kerja boleh laras:Plat penentududukan yang ditetapkan secara manual membolehkan pengendali mendail dalam sudut dari -55° hingga +55°, dengan skala untuk penentududukan berulang.

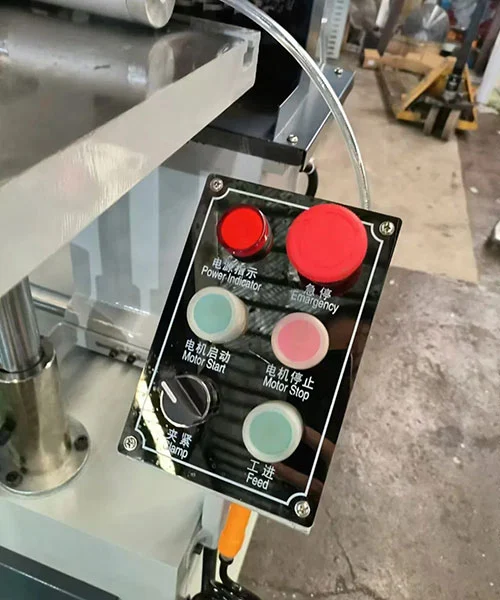

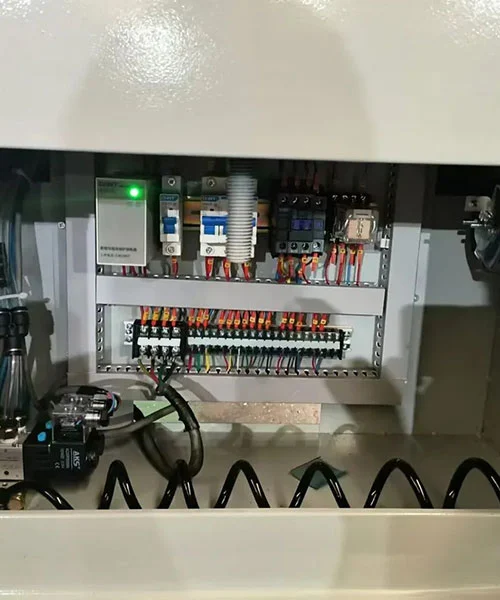

• Litar kawalan:Menggunakan stesen tekan butang mudah dan interlock keselamatan yang menghalang gelendong mula apabila pengawal dibuka. Komponen elektrik disusun dalam kepungan bertutup habuk.

Pengilang & Sokongan

Dengan sebuah kilang yang ditubuhkan pada tahun 1996, Mesin Lebulang telah menghasilkan peralatan pemprosesan profil di Jinan, China selama hampir tiga dekad. TheMesin Pengilangan Akhir PVC untuk Profil Tetingkapdibekalkan terus dari kilang, membawa pensijilan CE dan ISO, dan boleh disesuaikan di bawah perjanjian OEM/ODM. Waranti satu tahun meliputi struktur utama, dan panduan pemasangan jauh disediakan tanpa caj tambahan.

Pembungkusan & Penghantaran

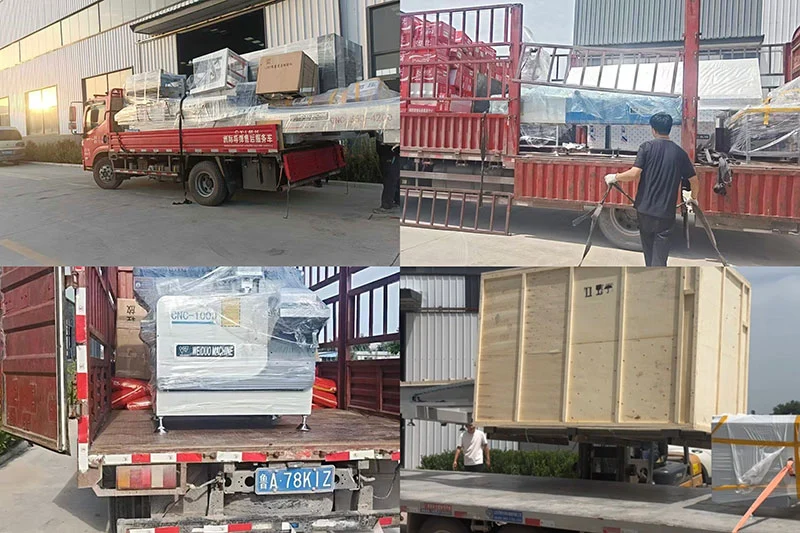

setiap satuMesin Pengilangan Akhir PVC untuk Profil Tetingkapdibungkus dalam peti kayu gred eksport standard dengan pendakap dalaman untuk mengelakkan pergerakan semasa transit. Peti itu tahan lembapan dan dilabel dengan arahan pengendalian. Terma penghantaran adalah FOB Jinan atau Qingdao, dengan masa utama penghantaran biasanya 15 hingga 25 hari bekerja selepas pengesahan pesanan. Dokumen termasuk laporan ujian, senarai pembungkusan dan sijil CE dihantar secara digital sebelum penghantaran.

Soalan Lazim

S1: Apakah struktur profil yang boleh diproses oleh Mesin Pengilangan Akhir PVC untuk Profil Tetingkap?

J: Dengan menukar alat pemotong, mesin mengisar permukaan langkah, alur segi empat tepat, tenon dan butiran hujung lain yang biasanya diperlukan pada transom komposit PVC dan aluminium-plastik dan profil bingkai.

S2: Apakah julat pelarasan sudut untuk pemotongan serong?

A: Plat kedudukan meja kerja boleh dilaraskan dari -55° hingga 55°, membolehkan pemotongan hujung bersudut dalam julat ini tanpa lekapan tambahan.

S3: Bagaimanakah kestabilan dikekalkan semasa pengilangan?

J: Mekanisme suapan alat menggunakan pasangan gerakan galas linear, yang mengurangkan getaran dan membantu memastikan kedalaman pengilangan konsisten merentas kitaran berulang.

S4: Apakah kekasaran permukaan hujung yang boleh dijangkakan?

J: Hujung yang dimesin secara konsisten mencapai kekasaran Ra12.5 μm, kemasan yang membolehkan sambungan padat pada pemasangan tingkap dan pintu.

S5: Apakah dimensi meja kerja?

J: Meja kerja mesin berukuran 500 × 350 mm, memberikan sokongan yang stabil untuk profil tingkap UPVC dan plastik aluminium standard.

S6: Apakah lebar pengilangan maksimum?

J: Set perkakas menyokong lebar pengilangan maksimum 90 mm.

S7: Apakah keperluan bekalan kuasa dan udara?

A: Mesin berjalan pada kuasa tiga fasa 380V, 50Hz dan memerlukan tekanan udara kerja 0.5 hingga 0.8 MPa untuk sistem pengapit pneumatik.

S8: Adakah alat ganti tersedia?

A: Ya. Bahagian haus biasa, termasuk roda pemotong yang diimport dan alat tetapan, tersedia sebagai pilihan dan boleh diganti dengan mudah oleh pengendali.
