Mesin Lentur Spacer Aluminium CNC untuk Kaca Penebat

Ciri Teras

• Sistem kawalan dan pemacu:TheMesin Lentur Spacer Aluminium CNC untuk Kaca Penebatdilengkapi dengan PLC Siemens, skrin sentuh Kinco, pemacu servo Fuji, dan komponen pneumatik Airtac. Pengawal hos menguruskan penyimpanan data dan pemilihan program, manakala sub-pengawal mengendalikan penjujukan mesin masa nyata untuk mengelakkan ralat input operator.
• Pengilangan dan ketepatan bingkai:Stesen pengilangan khusus meratakan permukaan pengatur jarak sebelum membongkok dan bercantum bucu. Dimensi bingkai siap dipegang dalam ±0.5 mm daripada nilai yang diprogramkan, yang membantu mengekalkan integriti pengedap sudut dalam IGU akhir.
• Fungsi pemprosesan bersepadu:Mesin melakukan lenturan automatik, pemotongan profil, dan penyambung sudut lancar dalam satu kitaran berterusan. Tiga puluh dua bentuk bingkai boleh disimpan dalam ingatan. Empat stesen storan bahan menampung lebar pengatur jarak dari 6A hingga 30A, membolehkan pertukaran pantas antara profil yang berbeza.
• Dwi lenturan dan sisipan sudut:Kepala lentur luaran dan dalaman kedua-duanya tersedia. Sambungan penjuru boleh dibuat secara automatik untuk pengeluaran volum atau secara manual untuk kelompok kecil dan bentuk tersuai, memberikan fleksibiliti pengendali berdasarkan jenis pesanan.
• Modul penandaan laser:Tiga mod penandaan boleh dipilih untuk menambah logo, kod produk atau teks terus ke permukaan pengatur jarak sebelum atau selepas lentur, yang boleh dikonfigurasikan untuk memenuhi keperluan pelabelan OEM.
• Pembinaan mesin dan selang servis:Elemen bingkai dan panduan dibina untuk kitaran tugas industri. Penyelenggaraan terancang mengikut senarai semak harian, bulanan dan tahunan, dengan komponen yang biasa diakses diatur untuk pemeriksaan dan penggantian yang mudah. Pengilang menyediakan waranti dua tahun pada mesin lengkap dan satu tahun penggantian percuma pada bahagian haus.

Struktur Mesin & Prinsip Kerja

TheMesin Lentur Spacer Aluminium CNC untuk Kaca Penebatdisusun ke dalam enam subsistem mekanikal yang menggerakkan jalur aluminium daripada input gegelung mentah kepada output rangka pengatur jarak siap:

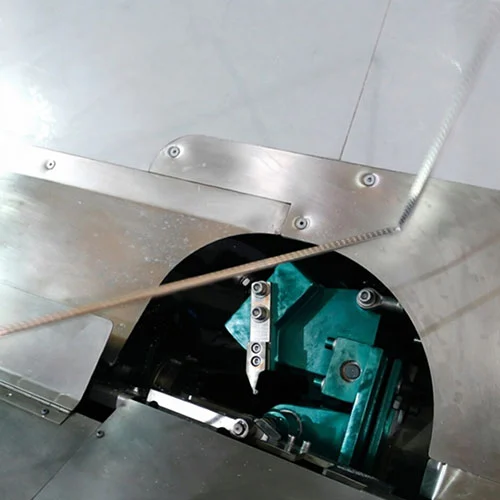

• Mekanisme lentur— Menerima kepala lentur luaran atau dalaman bergantung pada konfigurasi. Kepala yang dipilih membentuk profil pengatur jarak ke sudut sudut yang diprogramkan dengan jejari lentur yang diperlukan.
• Mekanisme pengilangan— Unit pengilangan ketepatan meratakan permukaan profil sebelum dibengkokkan. Langkah ini menghilangkan penyelewengan yang boleh menyebabkan ubah bentuk sudut dan membantu mencapai sentuhan pengedap yang konsisten dalam unit siap.
• Mekanisme penghantaran— Memacu jalur aluminium dari stesen pemuatan melalui setiap peringkat pemprosesan. Pergerakan disegerakkan dengan suapan servo untuk mengelakkan lengkokan jalur atau salah jajaran.
• Mekanisme pemusatan tambahan— Laraskan kedudukan penggelek untuk memastikan jalur berada di tengah-tengah semasa ia memasuki stesen lentur, membetulkan hanyutan sisi kecil yang boleh menjejaskan ketepatan dimensi.
• Mekanisme sendi sudut— Menyokong kedua-dua penyambungan bahan automatik untuk larian keluaran tinggi dan penyambungan manual untuk pengeluaran volum rendah atau prototaip.
• Mekanisme suapan servo automatik— Sistem suapan dipacu servo memajukan jalur aluminium ke panjang yang diprogramkan, dengan kelajuan dan kedudukan dikawal melalui PLC untuk memadankan spesifikasi spacer yang dipilih.

Parameter Teknikal Produk

Komponen Utama & Maklumat Pembekal

• PLC dan skrin sentuh:Pengawal utama Siemens dengan skrin sentuh warna Kinco. Pemilihan program dan tetapan parameter dimasukkan melalui skrin sentuh; PLC menguruskan masa pelaksanaan dan saling kunci.
• Pemacu servo:Motor dan pemacu servo Fuji mengawal paksi suapan dan lentur, memberikan ketepatan kedudukan yang diperlukan untuk toleransi bingkai ±0.5 mm.
• Sistem pneumatik:Silinder, injap dan kelengkapan Airtac mengendalikan fungsi pengapit, tekanan lentur dan sisipan sudut. Litar pneumatik termasuk unit penapis-pengatur-pelincir pada talian bekalan.
• gelendong pengilangan:Pemotong pengilangan keluli yang dikeraskan meratakan permukaan pengatur jarak. Kelajuan gelendong dan kadar suapan ditetapkan agar sepadan dengan ketebalan dan lebar jalur aluminium.
• Rangka dan rel panduan:Tapak keluli yang dikimpal menyokong rel panduan linear untuk mekanisme penghantaran dan pemusatan, memastikan penjajaran jalur konsisten semasa operasi berterusan.
• Unit penandaan laser:Modul laser khusus mencetak logo, nombor kelompok atau teks dalam salah satu daripada tiga mod boleh dikonfigurasikan, diletakkan sama ada sebelum atau selepas stesen lentur mengikut keperluan pengeluaran.

Skop Permohonan

iniMesin Lentur Spacer Aluminium CNC untuk Kaca Penebatdigunakan dalam barisan pengeluaran unit kaca penebat di mana bingkai pengatur jarak aluminium diperlukan dalam volum sederhana hingga tinggi. Pengguna biasa termasuk:

• Loji pembuatan kaca penebat yang menghasilkan unit berlapis dua dan tiga kali ganda untuk bangunan kediaman dan komersial.
• Pemproses kaca seni bina yang membekalkan kaca cekap tenaga, kaca keselamatan dan produk penebat akustik.
• Bengkel pemprosesan spacer aluminium pakar yang membekalkan bingkai pra-bengkok kepada pengeluar IGU lain.
• Pengeluar tingkap, pintu dan dinding tirai mengendalikan jabatan pemprosesan kaca dalaman.

Pembungkusan & Penghantaran

TheMesin Lentur Spacer Aluminium CNC untuk Kaca Penebatdihantar dalam peti kayu gred eksport standard dengan pendakap dalaman dan pembalut kalis lembapan. Dimensi peti dibina di sekitar tapak 10500×1300×1950 mm mesin, dengan ruang tambahan untuk kotak aksesori yang mengandungi pemotong ganti, pengedap dan dokumentasi bercetak. Video pemeriksaan pra-penghantaran dan laporan ujian jentera disediakan sebelum penghantaran. Syarat penghantaran standard ialah FOB Qingdao atau Jinan, dengan masa memimpin biasa sekitar 30 hari bekerja dari pengesahan pesanan. Pilihan pengangkutan boleh dipilih untuk disesuaikan dengan pelabuhan destinasi dan keperluan penghantaran tempatan.

Soalan Lazim

S1: Adakah anda sebuah kilang atau syarikat perdagangan?

J: Mesin Lebulang mengendalikan kemudahan pembuatannya sendiri di Jinan, China, di mana peralatan pemprosesan kaca dan tingkap telah dihasilkan sejak 1996. R&D, pengeluaran dan jualan dikendalikan dalam organisasi yang sama.

S2: Adakah anda menyokong penyesuaian?

J: Fungsi mesin, parameter pemprosesan dan mod penandaan boleh dilaraskan kepada keperluan pengeluaran pelanggan di bawah perjanjian OEM atau ODM.

S3: Apakah masa penghantaran anda?

A: Mesin standard dihantar dalam masa 30 hari bekerja. Konfigurasi tersuai boleh memanjangkan masa utama. Beberapa pilihan pengangkutan tersedia bergantung pada destinasi.

S4: Bagaimana pula dengan jaminan dan hayat perkhidmatan?

A: Waranti meliputi mesin lengkap selama dua tahun dan memakai bahagian selama satu tahun. Struktur mesin direka bentuk untuk kitaran tugas industri, dan pengilang mengekalkan bekalan jangka panjang komponen gantian.

S5: Bagaimana untuk mengekalkan mesin?

J: Manual operasi dengan senarai semak penyelenggaraan harian, bulanan dan tahunan disediakan bersama mesin. Sokongan teknikal jauh tersedia untuk penyelesaian masalah dan soalan penyelenggaraan selepas pemasangan.
