Talian Tekan Pengeringan Cucian Automatik untuk Kaca Bertebat

Ciri-ciri Utama

1. Kawalan PLC dengan skrin sentuh HMI:KeseluruhannyaTalian Tekan Pengeringan Cucian Automatik untuk Kaca Bertebatdiuruskan melalui panel kawalan tunggal. Operator boleh menetapkan kelajuan basuh, suhu pengeringan, tekanan tekan, dan tempoh isian argon daripada antara muka. Penunjuk status masa nyata menunjukkan keadaan kerja setiap stesen, dan mesej penggera membenderakan sisihan daripada parameter yang ditetapkan.
2. Pengesanan permukaan bersalut automatik:Penderia optik yang diletakkan pada entri bahagian basuh mengenal pasti Rendah-E dan permukaan kaca bersalut lain. Sistem melaraskan tekanan berus dan aliran air dengan sewajarnya dan boleh menghentikan garisan jika anak tetingkap dimuatkan dengan bahagian bersalut menghadap ke arah yang salah.
3. Pemacu berus frekuensi boleh ubah:Motor penggelek berus dikawal penyongsang, membolehkan pengendali melaraskan kelajuan putaran berdasarkan keadaan kaca. Beban kotoran yang lebih berat boleh ditangani pada kelajuan penghantar yang lebih rendah dengan tork berus yang lebih tinggi, manakala pembersihan standard berjalan pada daya pemprosesan yang lebih pantas.
4. Pengeringan pisau udara menyesuaikan diri:Pemasangan pisau udara mengesan ketebalan kaca dan melaraskan jurang secara automatik. Sistem peredaran udara panas gelung tertutup mengekalkan suhu pengeringan yang konsisten, menyasarkan permukaan bebas air di seluruh kawasan kaca termasuk tepi.
5. Pengatur jarak automatik dan kedudukan kaca:Penjajaran pneumatik menghentikan kedudukan bingkai pengatur jarak aluminium dan anak tetingkap kaca sebelum peringkat menekan. Toleransi penjajaran dikekalkan dalam lingkungan ±1 mm untuk memastikan geometri pengedap tepi yang konsisten.
6. Pengiraan pengisian argon pintar:Sistem kawalan membaca dimensi kaca dan lebar pengatur jarak untuk mengira isipadu rongga dalaman, kemudian melaraskan masa isian argon dan kadar aliran sewajarnya, mengelakkan kedua-dua isian kurang dan sisa gas.
7. Akhbar dipacu servo dengan isian argon bersepadu:Unit penekan bergabung dalam pemasangan, penekanan, dan pengisian argon ke dalam satu stesen. Pemacu servo mengawal daya tekan dan selari, manakala sistem suntikan gas menyasarkan kepekatan argon selepas isian ≥90%.
8. Keserasian pengeluaran:Talian memproses unit kaca berlapis dua, berlapis tiga, bersalut Rendah-E dan kaca penebat berlamina. Ketebalan IGU siap dari 10 hingga 48 mm ditampung oleh penekan boleh laras dan panduan penghantar.
9. Pemantauan jauh dan naik taraf dalam talian:Port Ethernet membenarkan sambungan ke rangkaian kilang. Kakitangan perkhidmatan yang diberi kuasa boleh mengakses PLC untuk diagnosis jauh, pelarasan parameter dan kemas kini program, mengurangkan keperluan untuk lawatan perkhidmatan di tapak.

Parameter Teknikal

Konfigurasi Talian & Aliran Kerja

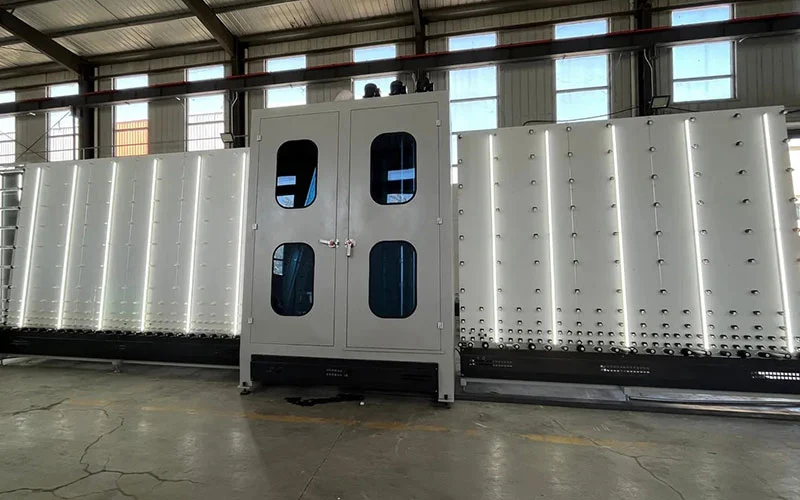

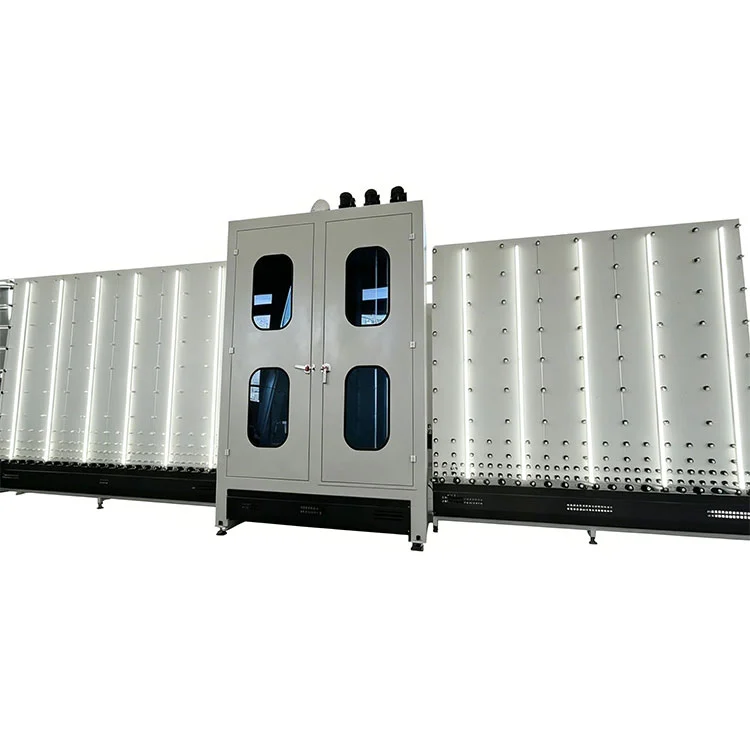

TheTalian Tekan Pengeringan Cucian Automatik untuk Kaca Bertebatdisusun sebagai barisan pengeluaran aliran lurus yang terdiri daripada empat stesen yang saling bersambung. Lembaran kaca masuk pada hujung pemuatan dan melepasi secara berurutan melalui setiap bahagian:

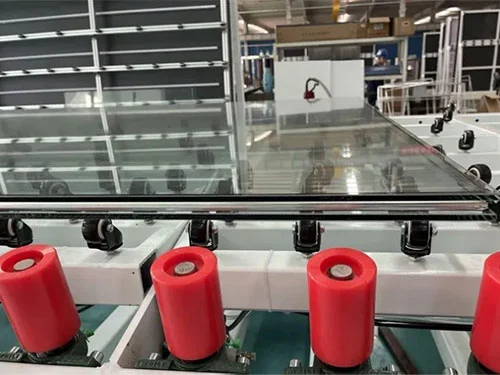

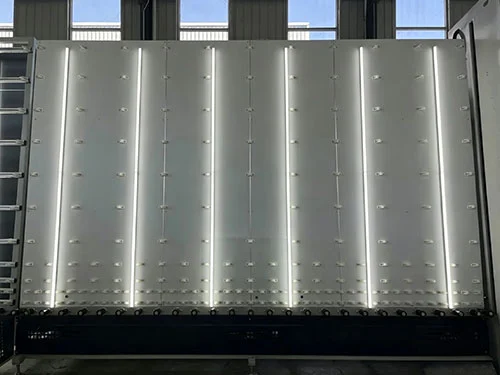

• Bahagian pemuatan dan pemeriksaan:Anak tetingkap kaca diletakkan secara manual atau dengan pemuat pada penghantar input. Penderia optik mengesan kehadiran kaca, dimensi dan permukaan bersalut sebelum dimasukkan ke dalam zon basuh.
• Bahagian mencuci dan membilas:Berus nilon berputar dengan gosok tekanan boleh laras kedua-dua permukaan kaca. Air tawar atau air yang dikitar semula disembur melalui muncung pancutan rata, diikuti dengan bilas air yang telah dinyahmineral untuk mengelakkan sisa mineral.

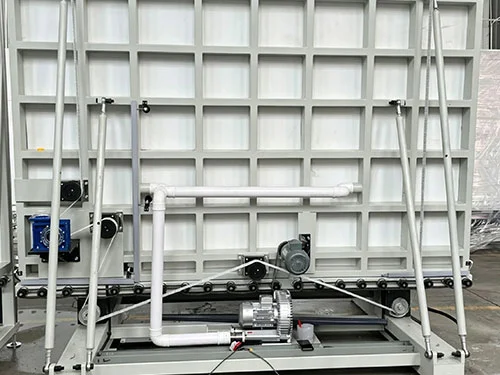

• Bahagian pengeringan:Udara yang dipanaskan ditiup melalui pisau udara yang diletakkan di atas dan di bawah laluan kaca. Jurang pisau udara melaraskan kepada ketebalan kaca secara automatik. Sistem pemanasan gelung tertutup mengedar semula dan memanaskan semula udara untuk mengekalkan kecekapan pengeringan sambil menguruskan penggunaan tenaga.

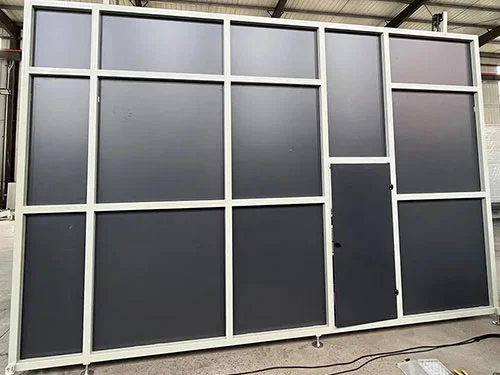

• Bahagian pemasangan dan akhbar:Rangka pengatur jarak aluminium, pra-diisi dengan bahan pengering dan disalut dengan pengedap utama, diletakkan pada anak tetingkap kaca. Anak tetingkap kaca kedua dijajarkan secara pneumatik. Penekan dipacu servo menyatukan anak tetingkap pada kadar terkawal. Pengisian argon boleh dilakukan dalam bahagian ini melalui probe yang dimasukkan di antara anak tetingkap sebelum menekan akhir.

Komponen Utama

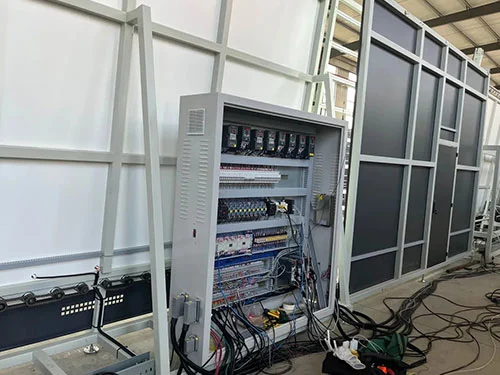

• PLC dan HMI:Pengawal boleh atur cara gred industri dengan skrin sentuh berwarna. Menyimpan berbilang resipi kaca dengan parameter membasuh, mengeringkan dan menekan pratetap.

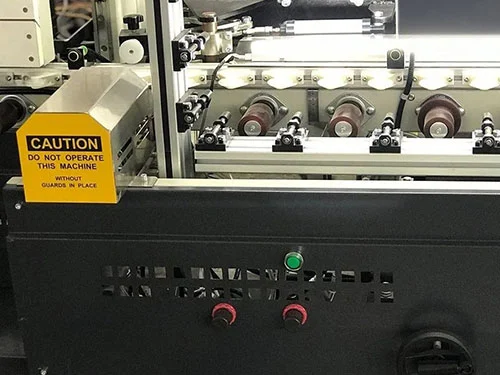

• Penggelek berus:Berus bulu nilon dengan ketinggian boleh laras. Pemacu frekuensi boleh ubah membolehkan pemadanan kelajuan dengan paras kotoran kaca dan daya pemprosesan talian.
• Pemasangan pisau udara:Pisau udara tanah ketepatan dengan pelarasan jurang automatik berdasarkan input ketebalan kaca. Disambungkan kepada sistem peredaran udara panas gelung tertutup dengan elemen pemanasan dan penderia suhu.
• Sensor pengesanan E rendah:Penderia optik yang membezakan bersalut daripada permukaan kaca tidak bersalut pada kemasukan bahagian basuhan.
• Unit tekan servo:Tekan yang didorong oleh skru bola dengan maklum balas daya. Kelajuan menekan, tekanan akhir, dan masa penahanan boleh diprogramkan.
• Sistem pengisian argon:Pengawal aliran jisim dengan pengiraan isipadu bersepadu. Mengisi melalui probe boleh ditarik balik yang disegerakkan dengan kitaran akhbar.

Pengeluar & Waranti

LEBULANG, beroperasi sebagai Mesin LBL, telah menghasilkan peralatan pemprosesan kaca di kilang Jinan sejak 1996.Garisan Tekan Pengeringan Cucian Automatik untuk Kaca Penebatdihasilkan di bawah sistem bersepadu yang meliputi R&D, pemesinan, pemasangan dan ujian. Setiap baris menjalani ujian penuh dengan kaca sebenar sebelum penghantaran, dan laporan pemeriksaan pra-penghantaran disediakan. Waranti standard adalah satu tahun pada struktur dan komponen utama. Sokongan teknikal jauh, kemas kini program dalam talian dan latihan operasi disertakan. Alat ganti diisi dan boleh dihantar dengan penghantaran barang biasa. Pemasangan dan pentauliahan di tapak boleh diaturkan dengan kos tambahan.

Soalan Lazim

S1: Apakah jenis kaca terlindung yang boleh dihasilkan oleh talian ini?

A: Ia memproses unit kaca berlapis dua, berlapis tiga, bersalut Rendah-E dan kaca penebat berlamina. Julat ketebalan IGU siap ialah 10 hingga 48 mm, meliputi spesifikasi tingkap, pintu dan dinding tirai standard.

S2: Bolehkah mesin mengenal pasti kaca bersalut secara automatik?

A: Ya. Penderia pengesanan optik pada entri bahagian basuh mengenal pasti Rendah-E dan permukaan bersalut lain. Sistem ini boleh ditetapkan untuk memberi amaran kepada pengendali atau menjeda talian jika anak tetingkap dimuatkan dengan bahagian bersalut tidak berorientasikan dengan betul.

S3: Adakah kesan pengeringan benar-benar bebas air?

J: Sistem peredaran udara panas gelung tertutup digabungkan dengan pisau udara yang boleh menyesuaikan diri direka untuk mengeringkan permukaan dan tepi kaca sepenuhnya. Jurang pisau udara menyesuaikan dengan ketebalan kaca, dan udara yang dikitar semula dipanaskan semula secara berterusan untuk mengekalkan keadaan penyejatan yang konsisten.

S4: Adakah penyelenggaraan harian rumit?

J: Titik pemeriksaan utama seperti penapis, penggelek berus dan muncung pisau udara boleh diakses melalui panel sisi dan pintu akses yang diluaskan. Tugas rutin seperti pembersihan penapis dan pemeriksaan berus boleh dilakukan tanpa membuka bahagian utama. Jadual penyelenggaraan disediakan dalam manual operasi.

S5: Adakah ia menyokong operasi berterusan jangka panjang?

A: Komponen elektrik dan pneumatik dipilih untuk tugas industri yang berterusan. PLC, pemacu, motor dan penderia diperoleh daripada pembekal antarabangsa utama. Di bawah selang penyelenggaraan yang disyorkan, talian itu direka untuk operasi 24 jam dalam pengeluaran kaca penebat volum tinggi.
